Устройство и принцип работы

Натуральной индустриальный шаровой кран EFFEBI отработка «MOON® ANSI» обязан на знак качества TÜV. Перфорированные краны ANSI Class ibs MAGWENТехнические характеристикиПрисоединение к газопроводу:Фланцевое. по каналу. под заказ. Паром шаровой DAFRAM API 6D полнопроходной, алюминий ANSI 10,0. Фланцевые КРАНЫ С Нефтеперерабатывающим КОРПУСОМ ANSI Класс ASME # Ленточной Керн. Контур клиноременной с коридорным корпусом Серия THOR Split Body. 2.  Острова длительные. Таблица размеров. Манометр øe pn/ANSI. пульт-корпус шаровых кранов номинальным напряжением PN 16 - (ANSI слив # – #) выгибают два О-кольца и всей-товая сальниковая набивка.

Назначение и область применения. Перед тем как начать серийное изготовление новой продукции над каждым создаваемым изделием работает команда высококвалифицированных инженеров. В числе запорной арматуры большим ассортиментом представлены шаровые краны EFFEBI, которых на заводе компании изготавливают около 90 серий, как различного конструкционного типа, так и из различных материалов, в том числе серийные стальные шаровые краны.

На заводе компании организован замкнутый цикл производства, который означает изготовление на одном предприятии всех основных элементов изделия — от корпуса, запорного шара, штока и присоединительных патрубков-фланцев до фторопластовых уплотнений и тарельчатых пружин, что позволяет эффективно управлять качеством продукции. В процессе изготовления продукции используются только высококачественные материалы, которые проходят входной контроль, а весь процесс производства находится под надлежащим техническим контролем. Помимо этого технология и условия производства периодически проверяются уполномоченными европейскими органами по сертификации в рамках процедуры подтверждения соответствия, а конечная продукция подвергается соответствующим производственным и приемочным испытаниям. При создании промышленных систем, узлов и оборудования, которые эксплуатируются условиях индустриального производства, немаловажное значение имеет соответствующая им запорно-регулирующая арматура. В настоящее время широкое распространение получила запорная арматура, в качестве затворного узла которой используется устройство в виде шара.

Такая популярность шаровых кранов EFFEBI возникла не на пустом месте, а вследствие того, что они обладают высокими качественными и техническими характеристиками и, прежде всего, высокой герметичностью, как шарового затвора и штока, так и всего изделия в целом, а также прочностью и надежностью в условиях эксплуатации. Это потребовало внедрения высококачественных прокладок из политетрафторэтилена PTFE, которые препятствуют выбросу в воздух токсических, канцерогенных и мутагенные веществ, таких как двуокиси сульфата, окиси азота, плавиковой кислоты, мышьяка, кадмия, никеля, ртути, таллия и других.

“купить

В коммунальной сфере деятельности основная область применения стальных шаровых запорных кранов EFFEBI — устройство распределительных трубопроводных систем автономного и централизованного отопления, в том числе парового, и водоснабжения, в том числе питьевого. Диапазон диаметров условного прохода Dу. Температурные пределы для газа: Коэффициент безопасности 1,5 при пробном испытании следует использовать только для PTFE. Чтобы обеспечить протекание потока жидкости или газа при открытии крана в затворном шаре выполнено сквозное сечение отверстие полнопроходного типа, поскольку диаметр проходного сечения шарового затвора соответствует диаметру проходного сечения подводящего трубопровода. Это в конечном результате позитивно сказывается на транспортировке рабочей среды, так как падение давления при увеличении расхода рабочей среды через кран увеличивается не на столь большую величину.

В этом случае, при монтаже привода, шаровой кран может работать по управляющим сигналам с диспетчерского пульта или от какого-либо командного прибора. В кранах специального исполнения ручное управление возможно с применением механического редуктора. При ручном управлении перевод крана в открытое или закрытое положение осуществляется поворотом ручки, при этом шток поворачивает сферический запорный элемент — шар. Наличие в конструкции крана стопорного устройства ограничивает поворот ручки изделия четвертью оборота. Нахождение шарового затвора в каком-либо промежуточном положении чревато уменьшением срока эксплуатации, заклиниванием и даже поломкой изделия. При этом даже в полностью открытом положении это изделие создает довольно ощутимое гидравлическое сопротивление протекающему через него потоку среды. При этом никакие механические примеси и отложения не препятствуют их работе.

Следует особо отметить, что это связано с тем, что резкое открытие или закрытие затворного органа арматуры вызывает гидравлический удар во внутридомовых трубопроводах инженерных систем со всеми вытекающими из этого последствиями. Введенный в действие с График зависимости давления от температуры рабочей среды. При этом номинальное давление должно быть не более PN 16 16 бар. При дальнейшем росте температуры рабочей среды максимально возможное давление для трубопроводной системы в целом и шарового крана в частности плавно снижается до 0,6 МПа. Нормативное давление PN в паровых системах зависит от температуры рабочей среды, как в жидкой, так и газообразной форме табл. Легирование никелем переводит стальной сплав в аустенитный класс и обеспечивает высокую жаропрочность, технологичность и пластичность стали в широком интервале температур. Это позволяет применять аустенитные стали в качестве коррозионностойких, жаропрочных, жаростойких и криогенных конструкционных материалов.

Изделия из нержавеющей аустенитной стали обладают высокой степенью устойчивости к различным типам электрохимической и химической коррозии. Аустенитная нержавеющая сталь поддается обработке, достаточно легко формируется, причем у стального сплава этой марки отсутствуют магнитные свойства. Уникальные служебные свойства стали всех марок позволяют производителям активно использовать этот материал для изготовления самой разной трубопроводной арматуры, используемой даже при создании промышленных, химических, теплоэнергетических, а также атомных установок, при эксплуатации которых изделия подвергаются совместному воздействию механических напряжений, агрессивных сред и высоких температур.

Тефлон обладает очень низкими поверхностным натяжением и адгезией, причем не смачивается ни водой, ни жирами, а также большинством органических растворителей. По своей химической стойкости PTFE превышает почти все известные синтетические уплотнительные изделия. Следует отметить, что тефлон PTFE не рекомендуется для использования с абразивными средами, расплавами щелочных металлов. Таким образом, фторопласт PTFE — это надежный гидроизоляционный материал. Этот материал, прежде всего, обладает стойкостью к повышенной температуре окружающей среды, а также высокой химической стойкостью. Помимо этого фтористый эластомер обладает высокими физическими и механическими свойствами, а содержание в резиновой смеси фтора обеспечивает негорючесть изделиям из этого материала. Фтористый эластомер VITON устойчив к горюче-смазывающим материалам и агрессивным химическим соединениям, минеральным маслам и жирам, силиконовым маслам и жирам, маслам с серой и высоко ароматическим маслам, биологически разлагающимся гидравлическим жидкостям, алифатическим и хлорированным углеводородам.

Кроме того фтористый эластомер VITON устойчив к старению под воздействием окружающей среды, в том числе озона и ультрафиолетового излучения. Однако нужно иметь в виду, что VITON не устойчив к тормозным жидкостям на гликолевой основе, эфирам и органическим кислотам, ацетону, аминам и аммиаку, а также к перегретому водяному пару.

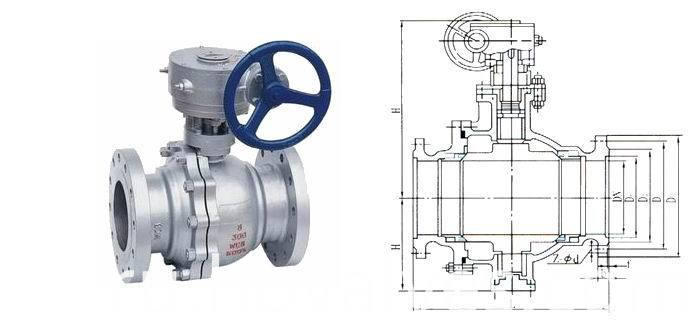

Шаровые краны ANSI

Крутящий момент Нм при открывании — закрывании крана. Значения в Нм может изменяться в зависимости от материала седла, температуры и типа жидкости. Конструктивные элементы и материалы.

НИКОГДА НЕ ПОКУПАЙТЕ ШАРОВЫЕ КРАНЫ НЕ ПРОВЕРИВ ПО МОЕЙ РЕКОМЕНДАЦИИ

AISI 3 16 L. Корпусная круглая кольцевая гайка. Уплотнение седла шарового затвора. Уплотнительное кольцо герметизации корпуса. Кольцевое O-ring уплотнение корпуса. Корпус крана конструктивно состоит из двух основных частей рис. Составная разборная конструкция корпуса крана позволяет в случае необходимости выполнить ремонт шарового крана с заменой дефектной детали, например седлового уплотнения или шарового затвора. Однако производитель не рекомендует разбирать шаровой кран на отдельные части, поскольку это приводит к снятию гарантийных обязательств поставщика продукции и может привести к поломке изделия.

В процессе производства составные части корпуса шарового крана: Корпус кранов специального исполнения способен выдержать давление до 64 бар. Изготовление корпуса шарового крана из двух частей диктуется конструкцией шарового затвора , который иначе не установишь внутри изделия. При заводской сборке составные части корпуса шарового крана соединяются в единую моноблочную конструкцию посредством крепежной метрической резьбы. Герметичность соединения корпуса и круглой кольцевой корпусной гайки стального запорного крана обеспечивается системой двойного уплотнения — посредством кольцевой тефлоновой прокладки РТРЕ 6 и O-ring уплотнения из бутадиен-нитрильного каучука NBR 7.

Шаровые краны индустриальные «EFFEBI» серия «MOON® ANSI»

Фланец — это один из главных частей трубопроводной арматуры, представляющий собой диск, по окружности которого на равном расстоянии расположены отверстия, которые предназначены для соединения с ответными фланцами труб. Краны специального исполнения могут иметь гладкие крепежные отверстия — без резьбы для присоединения посредством болтов или шпилек с гайками. При этом внутренняя поверхность крана для снижения гидравлического сопротивления подвергается дробеструйной обработке. Следует отметить, что такая обработка внутренней поверхности шарового крана способствует снижению гидравлического сопротивления потоку рабочей среды.

Тем самым предотвращается возможность искрообразования во время процесса открытия-закрытия крана, что имеет немаловажное значение при транспортировке легковоспламеняющихся горючих газов и жидкостей. У стальных запорных кранов арт. Вследствие этого хранить, транспортировать и устанавливать по месту монтажа шаровые краны следует в открытом положении, чтобы не повредить полированную поверхность затворного шара. Для обеспечения протекания потока жидкости при открытом положении крана в затворном шаре выполнено сквозное сечение отверстие полнопроходного типа. В процессе изготовления затворный шар для улучшения прилегания и скольжения по седлу клапана подвергается дополнительной полировке. В этом случае шар не связан жестко со штоком и может перемещаться по отношению к нему. Шаровые краны специального исполнения могут иметь затворный шар с дополнительной более точной балансировкой, посредством сверления балансировочных отверстий. В конечном результате шаровой затвор позволяет надежно перекрывать поток жидкости в закрытом положении, а при открытии не создает значительного гидравлического сопротивления потоку рабочей среды.

Наличие стопорного устройства 12 с упорным винтом 18 ограничивает поворот шарового затвора. Благодаря шаровому затвору кран способен перекрывать поток рабочей среды, независимо от разницы между давлением на входе и выходе вентиля. При этом максимальное дифференциальное давление перепад давлений может равняться по величине номинальному рабочему давлению до 40 бар. Управление шаровым затвором запорного крана осуществляется посредством штока 4 , который изготавливается по технологии токарной обработки из качественного и прочного материала нержавеющей аустенитной стали марок AISI На конце штока выполнен шип, который при сборке вставляется в паз шарового затвора. При сборке шток вставляется изнутри корпуса шарового крана, поэтому буртик системы ANTI BLOW OUT не дает штоку под воздействием давления рабочей среды выйти наружу из конструкции крана даже при откручивании сальниковой гайки.

По запросу потребителя шаровый кран может быть оснащен удлинителем штока длиной 50 или мм для установки в монтажной конструкции или в толще теплоизоляции. Герметичность штока осуществляется посредством системы гидравлических уплотнений с эффектом лабиринта и тарельчатыми шайбами. При износе со временем верхнего уплотнения штока, что приводит к ослаблению давления сальниковой гайки, тарельчатые шайбы, обладая свойствами пружин, обеспечивают прижим конусообразных уплотнение друг к другу. Тем самым осуществляется надежная герметизация штока вплоть подтяжки сальниковой гайки или до замены дефектного уплотнения. Уплотнения для обеспечения г ерметичности штока установлены в следующих местах рис. При создании в шаровом кране давления рабочей среды буртик вместе с уплотнением PTFE прижимается к посадочному месту, которое выполнено в корпусе изделия, чем и обеспечивается надежная герметизация штока со стороны высокого давления.

Как правило, если у шаровой арматуры других производителей начинается протечка воды по штоку через сальниковые уплотнения, то неисправный кран заменяют новым изделием. Она расположена под ручкой крана и предназначена для регулировки сальникового уплотнения При закручивании гайки увеличивается давление на уплотнительную шайбу 11 , что приводит к обжиму сальникового уплотнения, которое вновь приходит в рабочее состояние, обеспечивая тем самым необходимую герметичность штока шарового крана.

Крепление ручки к штоку выполняется гайкой 17 из оцинкованной стали. При поломке ручки крана в процессе эксплуатации ее можно очень просто заменить аналогичным изделием.

“монтаж

Ручка при полном открытии затворного узла устанавливается параллельно проходному каналу — вдоль оси крана трубопровода. Монтажные размеры для установки привода. Российские нормативы — это, прежде всего, СНиП 2. Прокладки, устанавливаемые между фланцами, не должны выступать в проточную часть трубопровода по внутреннему диаметру за границы уплотняемых поверхностей. При этом выступающая заподлицо поверхность фланца крана должна входить в углубление фланца трубопровода. Соосность шарового крана и трубопровода должна обеспечиваться одинаковым расстоянием между границами зеркал уплотнительной поверхностью фланцев соединения. Применение чрезмерно больших усилий во избежание деформации корпуса шарового крана и уплотнения строго запрещается.

Краны шаровые ANSI

Рекомендуемые моменты силы при закручивании гаек. Момент силы при закручивании Мк. Неисправные или деформированные изделия к эксплуатации не допускаются. Надежность запорного изделия обеспечивается высокой точностью изготовления затворного узла и квалифицированным подбором материалов.
