ДИПД 1-5

ПО «ВИТ-ТЕХГАЗ» обладает многолетним опытом производства различного газового оборудования по техническим заданиям заказчика и предлагает блочные пункты редуцирования газа наивысшего качества. Блочные пункты редуцирования газа (ГРПБ) — это металлические блок-боксы с панелями утепления из несгораемого материала.

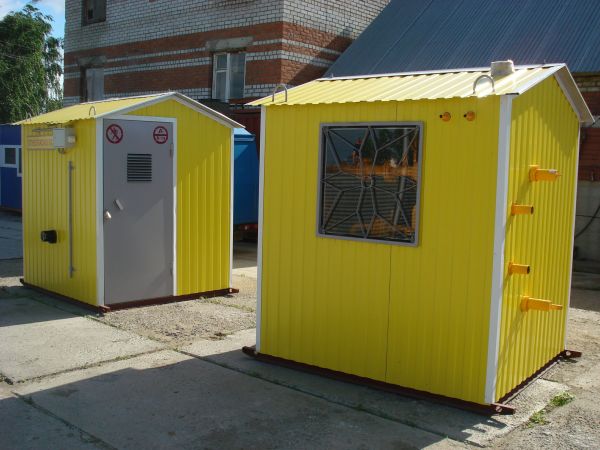

Блок газорегуляторного пункта является сложным и многоуровневым объектом. Прежде всего, это оборудование типа «контейнер», которое состоит из одного или двух отсеков: основного (т.н. «технологического») и вспомогательного. Данные отсеки разделяются специальной герметичной перегородкой, не допускающей попадание газа из основного отсека во вспомогательный в случае его утечки . Отсеки имеют также обособленные входы.

Технологический отсек вмещает в себя весь комплекс оборудования, в том числе узлы фильтрации, учёта и редуцирования, установленные на специальные опоры и кронштейны.

Утепленные трехслойными панелями типа «сэндвич», стены отсеков блока ГРПБ обеспечивают высокий уровень изоляции мостов холода. Днище и крыша блока также дополнительно утепляются.

Внешняя обшивка ГРПБ имеет специальное лакокрасочное покрытие , которое обеспечивает сохранность изделия на долгий период эксплуатации.

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,6 МПа (соответствующим давлению в газопроводах II категории)
Марка пункта*Регулятор давленияДиапазон Р вых. ном., МПаВходное давление, Рвх. макс., МПа
0,61,2
МРПБ-6500РДБК1-50/35В0,03 — 0,631786500
МРПБ-7100РДГ-50В0,06 — 0,638007100
МРПБ-7500РДП-50В0,06 — 0,640607540
МРПБ-15000РДГ-80В0,06 — 0,6785014600
МРПБ-30000РДП-100В0,06 — 0,61624030100
МРПБ-25000РДБК1-100/70В0,03 — 0,61340024880
МРПБ-32000РДГ-150В0,06 — 0,61725032000
МРПБ-100000РДП-200В0,06 — 0,654180100000
МРПБ-70000РДБК1-200/140В0,06 — 0,6-70250
РДУК2-200/140В0,06 — 0,6-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых. ном.МПа0,03-0,6
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,03-0,75
-при понижении выходного давления0,002-0,03
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,005 МПа (соответствующим давлению в газопроводах IV категории)
Марка пункта*Регулятор давленияМаксимальное входное давление, Рвх. макс., МПа
0,61,2
МРПБ-300РДНК-400300-
МРПБ-600РДНК-400М600-
МРПБ-900РДНК-1000900-
МРПБ-1000РДНК-У5001000
РДНК-50/10001050-
МРПБ-3000РДК-50Н15003000

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, МПа0,002-0,005
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,0025-0,0075
-при понижении выходного давления0,001-0,0045
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более2500

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,3 МПа (соответствующим давлению в газопроводах III категории)
Марка пункта*Регулятор давленияДиапазон Р вых. ном., МПаВходное давление, Рвх. макс., МПа
0,61,2
МРПБ-1300РДСК-50М0,01 — 0,16001000
РДСК-50БМ0,27 — 0,37501200
РДСК-50/400(Б, М)0,01 — 0,36701340
МРПБ-6500РДБК1-50/35Н0,0005 — 0,0631786500
МРПБ-7100РДГ-50Н0,0015 — 0,0638007100
МРПБ-7500РДП-50Н0,0005 — 0,0640607540
МРПБ-15000РДГ-80Н0,0015 — 0,06785014600
МРПБ-30000РДП-100Н0,0015 — 0,061624030100
МРПБ-25000РДБК1-100/70Н0,0005 — 0,061340024880
МРПБ-32000РДГ-150Н0,0015 — 0,061725032000
МРПБ-100000РДП-200Н0,0015 — 0,0654180100000
МРПБ-70000РДБК1-200/140Н0,0005 — 0,06-70250
РДУК2-200/140Н0,0005 — 0,06-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых. ном.МПа0,0005-0,3
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления1,25...1,5 Рвых. ном.
-при понижении выходного давления0,15...0,5 Рвых. ном.
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ с выходным давлением до 0,6 МПа (соответствующим давлению в газопроводах II категории)
Марка пункта*Регулятор давленияДиапазон Р вых. ном., МПаВходное давление, Рвх. макс., МПа
0,61,2
ГРПБ-50РДБК1-50/35В0,03 — 0,631786500
ГРПБ-13-2В-У1РДГ-50В0,06 — 0,638007100
ГРПБ-50В-2РДП-50В0,06 — 0,640607540
ГРПБ-15-2В-У1РДГ-80В0,06 — 0,6785014600
ГРПБ-100В-2РДП-100В0,06 — 0,61624030100
ГРПБ-100РДБК1-100/70В0,03 — 0,61340024880
ГРПБ-16-2В-У1РДГ-150В0,06 — 0,61725032000
ГРПБ-200В-2РДП-200В0,06 — 0,654180100000
ГРПБ-200РДБК1-200/140В0,06 — 0,6-70250
РДУК2-200/140В0,06 — 0,6-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых. ном.МПа0,03-0,6
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,03-0,75
-при понижении выходного давления0,002-0,03
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ, ГРПБ(К)с выходным давлением до 0,005 МПа (соответствующим давлению в газопроводах IV категории)
Марка пункта*Регулятор давленияМаксимальное входное давление, Рвх. макс., МПа
0,61,2
ГРПБ-04-2У1РДНК-400300-
ГРПБ-05-2У1РДНК-400М600-
ГРПБ-07-2У1РДНК-1000900-
ГРПБ-02-2У1РДНК-У5001000
РДНК-50/10001050-
ГРПБ(К)-50Н-2РДК-50Н15003000

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, МПа0,002-0,005
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,0025-0,0075
-при понижении выходного давления0,001-0,0045
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более2500

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ с выходным давлением до 0,3 МПа (соответствующим давлению в газопроводах III категории)
Марка пункта*Регулятор давленияДиапазон Р вых. ном., МПаВходное давление, Рвх. макс., МПа
0,61,2
ГРПБ-03М-2У1РДСК-50М0,01 — 0,16001000
ГРПБ-03БМ-2У1РДСК-50БМ0,27 — 0,37501200
ГРПБ-03-2У1РДСК-50/400(Б, М)0,01 — 0,36701340
ГРПБ-50РДБК1-50/35Н0,0005 — 0,0631786500
ГРПБ-13-2Н-У1РДГ-50Н0,0015 — 0,0638007100
ГРПБ-50Н-2РДП-50Н0,0005 — 0,0640607540
ГРПБ-15-2Н-У1РДГ-80Н0,0015 — 0,06785014600
ГРПБ100Н-2РДП-100Н0,0015 — 0,061624030100
ГРПБ-100РДБК1-100/70Н0,0005 — 0,061340024880
ГРПБ-16-2Н-У1РДГ-150Н0,0015 — 0,061725032000
ГРПБ-200Н-2РДП-200Н0,0015 — 0,0654180100000
ГРПБ-200РДБК1-200/140Н0,0005 — 0,06-70250
РДУК2-200/140Н0,0005 — 0,06-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых. ном.МПа0,0005-0,3
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления1,25...1,5 Рвых. ном.
-при понижении выходного давления0,15...0,5 Рвых. ном.
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Важные составляющие блочных пунктов редуцирования газа

Блочные пункты редуцирования имеют тоже функциональное предназначение и исполнение, что и шкафные, однако, в связи с тем, что процесс редуцирования осуществляется внутри закрытого помещения, где возможно образование высокой концентрации газа, возникновение пожара, а также вход посторонних лиц имеют некоторые дополнительные приборы и оборудование.

Система контроля загазованности предназначена для контроля ПДК окиси углерода (СО) и углеводорода (СН) с выдачей аварийных сигналов.

Система пожарной безопасности: пассивная - осуществляет контроль возгорания внутри отсеков ГРПБ с выдачей аварийных сигналов; активная — осуществляет ликвидацию очага возгорания.

Охранная система осуществляет контроль несанкционированного попадания посторонних лиц внутрь отсеков ГРПБ с выдачей предупреждающих и контрольных сигналов.

Телеметрический комплекс - система автономной телеметрии, главной функцией которой является сбор и передача информации о работе оборудования на единый информационный пункт управления.

Телеметрический комплекс собирает следующую информацию:

  • данные о входном/выходном давлении
  • статистику расхода газа
  • информацию о внутренней температуре воздуха
  • данные, показывающие уровень загазованности
  • состояние пожарной и охранной сигнализации,

а также другие параметры

Что касается системы отопления ГРПБ, то самым распространенной из них является конвекторная с размещением конвекторных обогревателей на внутренних стенах блок-боксов. Данные обогреватели обеспечивают высокий уровень безопасности, имеют взрывозащищенное исполнение. Кроме того в ГРПБ также возможно устройство водяного отопления с размещением котла в отдельном отсеке и установкой в отсеках отопительных регистров.

ПО «ВИТ-ТЕХГАЗ» осуществляет производство блочных газорегуляторных пунктов не только по стандартной спецификации, но и с учетом индивидуальных предпочтений клиента.

Обратитесь к нам и получите квалифицированную помощь в решении своей задачи!

Источник: http://www.tdvit.ru/gazoregulyatornye-punkty-blochnye

т.8-(8452) 65-29-05      e-mail:  TDNEFTEGAZ@MAIL.RU

Завод НефтеГАЗ г.Саратов  предлагает  промышленное газовое оборудование:

По всем вопросам приобретения промышленно газового оборудования, обращайтесь в коммерческий отдел нашей компании ТД НЕФТЕГАЗ:

  • тел./факс: 8- (8452) 65-29-05  47-21-47,   47-21-46,   94-68-70, 94-68-95
  • тел.              8- (8452) 65-29-05,   47-21-47,   47-21-46
  •                                    94-68-70, 94-68-95

 Обеспечиваем оперативную доставку

Вся продукция СЕРТИФИЦИРОВАНА и имеет разрешение Госгортехнадзора России

Будем рады сотрудничеству с Вами!

Источник: http://zavodneftegaz.ru/

Общество с ограниченной ответственностью «ЗАВОД ПРОМЫШЛЕННОГО ГАЗОВОГО ОБОРУДОВАНИЯ» (ООО «ЗПГО»), создан на базе действующего крупного Саратовского предприятия по производству металлоконструкций различных видов сложности ООО «СПМ». На сегодняшний день мы имеем в своем арсенале три производственные площади, первая площадка подготовки производства по адресу: г. Саратов, ст. Кокурино - производственная площадь (1600 кв.м.) Станочный парк (токарные , фрезерные, сверлильные). Прессовый парк (кривощипный, гидравлический, ножницы гильотинные). Подъемные маханизмы (кран мостовой, подвесной -3тн, 5тн). Аппараты для резки «Мультиплаз», посты аргонно-дуговой сварки, сварочные полуавтоматы.

В 2014г. построена вторая производственная площадка по адресу, г. Саратов, ул. 4-я Окольная, д. 15 А. – производственно сборочный цех площадью (1700 кв.м) оборудованный станочным парком и подъемными механизмами. В августе 2016г. введён в эксплуатацию третий цех  площадью (2000 кв.м.) по адресу, г. Саратов, ул. 4-я Окольная, д. 15 А. Общая площадь территории (8000 кв.м.)

Данные производственные мощности обеспечивают выпуск широкого спектра оборудования для объектов нефтегазодобывающей промышленности, магистрального трубопроводного транспорта, объектов газоснабжения (системы газораспределения и газопотребления).

Развитие предприятия потребовало расширения, увеличения количества технического оборудования (до 56 единиц), а также проведение аттестации и сертификации производственного цикла и формирования слаженного, высококвалифицированного коллектива общей численностью 60 человек: административный отдел – 12 специалистов, ИТР (конструкторский отдел) – 5 специалистов, производственный персонал – 43 человека (токарь -4 чел.; резчик по металлу — 4 чел.; слесарь - 16 чел.; фрезеровщик - 4 чел.; штамповщик - 4 чел.; электрогазосварщик - 4 чел.;  электросварщик - 4 чел.; разнорабочий – 3 чел.)

Основными потребителями продукции ООО «ЗПГО» являются предприятия системы ОАО «ГАЗПРОМГАЗОРАСПРЕДЕЛЕНИЕ». С 2015 года поставка производится по следующей номенклатуре выпускаемой продукции:

Источник: http://zpgo.ru/

Добрый день!
Производственное предприятие «Газавтомат» работает на рынке промышленного газового оборудования более 10 лет, являясь в настоящий момент одним из ведущих производителей газового оборудования в России.
Основным направлением нашей деятельности является производство газорегуляторных пунктов шкафного (ГРПШ, ГСГО, УГРШ, ГРПН) и блочного типов (ПГБ, ГРПБ) , пунктов учета расхода газа (ПУРГ, ШУУРГ), транспортабельных котельных установок ТКУ, регуляторов давления газа (РДНК, РДГ, РДБК, РДСК, РДУ), газовых фильтров (ФГ, ФС), предохранительно-запорных (КПЗ, КПЭГ) и сбросных клапанов ПСК.
Также, для расширения ассортимента мы поставляем системы контроля загазованности САКЗ™, измерительныхе комплексы СГ-ЭК, счетчики газа, корректоры ЕК-270 и вычислители количества газа (СПГ, ВКГ), запорную арматуру (КШ, ГШК, ЗД) и другие виды газового оборудования.
Вся поставляемая продукция сертифицирована и имеются все необходимые разрешения!
Работая с нами Вы получаете одно из лучших соотношений цена/качество поставляемого оборудования.
Многолетний опыт работы дает возможность быстро, грамотно консультировать и подбирать оптимальный вариант оборудования.
Наличие в нашем городе большого количества филиалов транспортных компаний позволяет быстро и недорого доставлять оборудование в любую точку России. Доставку до транспортной компании мы осуществляем бесплатно.


СОТРУДНИЧЕСТВО ДЛЯ ПРОЕКТАНТОВ

нашагвпередивсех !

Источник: https://saratovgaz.ru/


Цена: 6721 рублей

Заказать

ПО «ВИТ-ТЕХГАЗ» обладает многолетним опытом производства различного газового оборудования по техническим заданиям заказчика и предлагает блочные пункты редуцирования газа наивысшего качества. Блочные пункты редуцирования газа (ГРПБ) — это металлические блок-боксы с панелями утепления из несгораемого материала.

Блок газорегуляторного пункта является сложным и многоуровневым объектом. Прежде всего, это оборудование типа «контейнер», которое состоит из одного или двух отсеков: основного (т.н. «технологического») и вспомогательного.

“резьбовые

Данные отсеки разделяются специальной герметичной перегородкой, не допускающей попадание газа из основного отсека во вспомогательный в случае его утечки . Отсеки имеют также обособленные входы.

Технологический отсек вмещает в себя весь комплекс оборудования, в том числе узлы фильтрации, учёта и редуцирования, установленные на специальные опоры и кронштейны.

ООО "ЭНЕРГОГАЗКОМПЛЕКТ-САРАТОВ" Производство промышленного газового оборудования в Энгельсе

Утепленные трехслойными панелями типа «сэндвич», стены отсеков блока ГРПБ обеспечивают высокий уровень изоляции мостов холода. Днище и крыша блока также дополнительно утепляются.

Внешняя обшивка ГРПБ имеет специальное лакокрасочное покрытие , которое обеспечивает сохранность изделия на долгий период эксплуатации.

“Электропривод

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,6 МПа (соответствующим давлению в газопроводах II категории)
Марка пункта*Регулятор давленияДиапазон Р вых. ном., МПаВходное давление, Рвх. макс., МПа
0,61,2
МРПБ-6500РДБК1-50/35В0,03 — 0,631786500
МРПБ-7100РДГ-50В0,06 — 0,638007100
МРПБ-7500РДП-50В0,06 — 0,640607540
МРПБ-15000РДГ-80В0,06 — 0,6785014600
МРПБ-30000РДП-100В0,06 — 0,61624030100
МРПБ-25000РДБК1-100/70В0,03 — 0,61340024880
МРПБ-32000РДГ-150В0,06 — 0,61725032000
МРПБ-100000РДП-200В0,06 — 0,654180100000
МРПБ-70000РДБК1-200/140В0,06 — 0,6-70250
РДУК2-200/140В0,06 — 0,6-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых.

ном.МПа

0,03-0,6
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,03-0,75
-при понижении выходного давления0,002-0,03
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,005 МПа (соответствующим давлению в газопроводах IV категории)
Марка пункта*Регулятор давленияМаксимальное входное давление, Рвх.

макс., МПа

0,61,2
МРПБ-300РДНК-400300-
МРПБ-600РДНК-400М600-
МРПБ-900РДНК-1000900-
МРПБ-1000РДНК-У5001000
РДНК-50/10001050-
МРПБ-3000РДК-50Н15003000

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, МПа0,002-0,005
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,0025-0,0075
-при понижении выходного давления0,001-0,0045
Диапазон настройки сбросного клапана1,15 Рвых.

ном.

Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более2500

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки МРПБ с выходным давлением до 0,3 МПа (соответствующим давлению в газопроводах III категории)
Марка пункта*Регулятор давленияДиапазон Р вых.

“БТ-52.211

ном., МПа

Входное давление, Рвх. макс., МПа
0,61,2
МРПБ-1300РДСК-50М0,01 — 0,16001000
РДСК-50БМ0,27 — 0,37501200
РДСК-50/400(Б, М)0,01 — 0,36701340
МРПБ-6500РДБК1-50/35Н0,0005 — 0,0631786500
МРПБ-7100РДГ-50Н0,0015 — 0,0638007100
МРПБ-7500РДП-50Н0,0005 — 0,0640607540
МРПБ-15000РДГ-80Н0,0015 — 0,06785014600
МРПБ-30000РДП-100Н0,0015 — 0,061624030100
МРПБ-25000РДБК1-100/70Н0,0005 — 0,061340024880
МРПБ-32000РДГ-150Н0,0015 — 0,061725032000
МРПБ-100000РДП-200Н0,0015 — 0,0654180100000
МРПБ-70000РДБК1-200/140Н0,0005 — 0,06-70250
РДУК2-200/140Н0,0005 — 0,06-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых.

ТД НЕФТЕГАЗ Саратов Котельные ГРПШ ПГБ

ном.МПа

0,0005-0,3
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления1,25...1,5 Рвых. ном.
-при понижении выходного давления0,15...0,5 Рвых. ном.
Диапазон настройки сбросного клапана1,15 Рвых.

ном.

Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ с выходным давлением до 0,6 МПа (соответствующим давлению в газопроводах II категории)
Марка пункта*Регулятор давленияДиапазон Р вых.

ном., МПа

Входное давление, Рвх.

Завод промышленного газового оборудования в Саратове

макс., МПа

0,61,2
ГРПБ-50РДБК1-50/35В0,03 — 0,631786500
ГРПБ-13-2В-У1РДГ-50В0,06 — 0,638007100
ГРПБ-50В-2РДП-50В0,06 — 0,640607540
ГРПБ-15-2В-У1РДГ-80В0,06 — 0,6785014600
ГРПБ-100В-2РДП-100В0,06 — 0,61624030100
ГРПБ-100РДБК1-100/70В0,03 — 0,61340024880
ГРПБ-16-2В-У1РДГ-150В0,06 — 0,61725032000
ГРПБ-200В-2РДП-200В0,06 — 0,654180100000
ГРПБ-200РДБК1-200/140В0,06 — 0,6-70250
РДУК2-200/140В0,06 — 0,6-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых.

ном.МПа

0,03-0,6
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,03-0,75
-при понижении выходного давления0,002-0,03
Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ, ГРПБ(К)с выходным давлением до 0,005 МПа (соответствующим давлению в газопроводах IV категории)
Марка пункта*Регулятор давленияМаксимальное входное давление, Рвх.

макс., МПа

0,61,2
ГРПБ-04-2У1РДНК-400300-
ГРПБ-05-2У1РДНК-400М600-
ГРПБ-07-2У1РДНК-1000900-
ГРПБ-02-2У1РДНК-У5001000
РДНК-50/10001050-
ГРПБ(К)-50Н-2РДК-50Н15003000

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, МПа0,002-0,005
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления0,0025-0,0075
-при понижении выходного давления0,001-0,0045
Диапазон настройки сбросного клапана1,15 Рвых.

ООО «Газавтомат»

ном.

Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более2500

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Блочные пункты редуцирования газа марки ГРПБ с выходным давлением до 0,3 МПа (соответствующим давлению в газопроводах III категории)
Марка пункта*Регулятор давленияДиапазон Р вых.

ном., МПа

Входное давление, Рвх. макс., МПа
0,61,2
ГРПБ-03М-2У1РДСК-50М0,01 — 0,16001000
ГРПБ-03БМ-2У1РДСК-50БМ0,27 — 0,37501200
ГРПБ-03-2У1РДСК-50/400(Б, М)0,01 — 0,36701340
ГРПБ-50РДБК1-50/35Н0,0005 — 0,0631786500
ГРПБ-13-2Н-У1РДГ-50Н0,0015 — 0,0638007100
ГРПБ-50Н-2РДП-50Н0,0005 — 0,0640607540
ГРПБ-15-2Н-У1РДГ-80Н0,0015 — 0,06785014600
ГРПБ100Н-2РДП-100Н0,0015 — 0,061624030100
ГРПБ-100РДБК1-100/70Н0,0005 — 0,061340024880
ГРПБ-16-2Н-У1РДГ-150Н0,0015 — 0,061725032000
ГРПБ-200Н-2РДП-200Н0,0015 — 0,0654180100000
ГРПБ-200РДБК1-200/140Н0,0005 — 0,06-70250
РДУК2-200/140Н0,0005 — 0,06-70250

* Возможно исполнение с узлом коммерческого учета расхода газа

Основные технические характеристики пунктов:
Наименование параметраЗначение параметра
Регулируемая средагаз природный ГОСТ 5542-87
Диапазон выходных давлений, Р вых.

ном.МПа

0,0005-0,3
Стабильность поддержания выходного давления, % не более±10
Диапазон настройки клапана-отсекателя, МПа не уже:
-при повышении выходного давления1,25...1,5 Рвых. ном.
-при понижении выходного давления0,15...0,5 Рвых.

Экскурсия на заводы для будущих специалистов

ном.

Диапазон настройки сбросного клапана1,15 Рвых. ном.
Вид отопления
-газовое:конвекторы / газовый котел
мощность, кВт4,5+2,5 / 8
-электрическое:обогреватели электрические
мощность, кВт4+2
Напряжение питания, В12; 24; 220
Потребляемая мощность без учёта электронагревателей, кВт не более1
Система электропитанияот внешнего источника/автономная
Масса, кг не более8000

Пункты используются в системах газоснабжения сельских или городских населённых пунктов и объектов промышленного и сельскохозяйственного назначения.

Пункты редуцирования газа могут эксплуатироваться в климатических условиях, нормированных для исполнения по ГОСТ 15150-69:

  • У, категория размещения I, для работы при температуре окружающего воздуха от минус 40 оС до плюс 40 оС;
  • УХЛ, категория размещения I, для работы при температуре окружающего воздуха от минус 60 оС до плюс 40 оС.

Ветровая нагрузка для III географического района 38 кгс/м2.

Удельный вес снегового покрова для IV географического района 100 кгс/м3.

Категория технологического помещения пунктов по взрывопожаробезопасности А в соответствии со СНиП 2.09.02-85 «Производственные здания», класс помещения В-1а по ПУЭ.

Степень огнестойкости пунктов – 3а в соответствии со СНиП 2.01.02-85 «Противопожарные нормы».

Температура воздуха внутри пункта не ниже 5 оС.

Уровень шума (внутри Пункта), создаваемый линиями редуцирования, не должен превышать 80 дБ.

Важные составляющие блочных пунктов редуцирования газа

Блочные пункты редуцирования имеют тоже функциональное предназначение и исполнение, что и шкафные, однако, в связи с тем, что процесс редуцирования осуществляется внутри закрытого помещения, где возможно образование высокой концентрации газа, возникновение пожара, а также вход посторонних лиц имеют некоторые дополнительные приборы и оборудование.

Система контроля загазованности предназначена для контроля ПДК окиси углерода (СО) и углеводорода (СН) с выдачей аварийных сигналов.

Система пожарной безопасности: пассивная - осуществляет контроль возгорания внутри отсеков ГРПБ с выдачей аварийных сигналов; активная — осуществляет ликвидацию очага возгорания.

Охранная система осуществляет контроль несанкционированного попадания посторонних лиц внутрь отсеков ГРПБ с выдачей предупреждающих и контрольных сигналов.

Телеметрический комплекс - система автономной телеметрии, главной функцией которой является сбор и передача информации о работе оборудования на единый информационный пункт управления.

Телеметрический комплекс собирает следующую информацию:

  • данные о входном/выходном давлении
  • статистику расхода газа
  • информацию о внутренней температуре воздуха
  • данные, показывающие уровень загазованности
  • состояние пожарной и охранной сигнализации,

а также другие параметры

Что касается системы отопления ГРПБ, то самым распространенной из них является конвекторная с размещением конвекторных обогревателей на внутренних стенах блок-боксов. Данные обогреватели обеспечивают высокий уровень безопасности, имеют взрывозащищенное исполнение. Кроме того в ГРПБ также возможно устройство водяного отопления с размещением котла в отдельном отсеке и установкой в отсеках отопительных регистров.

ПО «ВИТ-ТЕХГАЗ» осуществляет производство блочных газорегуляторных пунктов не только по стандартной спецификации, но и с учетом индивидуальных предпочтений клиента.

Обратитесь к нам и получите квалифицированную помощь в решении своей задачи!

Источник: http://www.tdvit.ru/gazoregulyatornye-punkty-blochnye

Прайс-лист

Гарантия 2 года

Купить в городах:

Киров: 5 шт.
Рязань: 9 шт.
Березники: 3 шт.
Пенза: 6 шт.
Великий Новгород: 4 шт.
Барнаул: 9 шт.
Владимир: 8 шт.
Смоленск: 4 шт.

Скачать опросный лист

Масса :415 кг

Материал: чугун

Габаритные размеры: 92х43х5 см

Инструкция:

Пункт дежурный газорегуляторный ПГБ-50.  Поставка предохранительного газового оборудования со щита в г. Саратов. ПГБ. Отбойник газорегуляторный блочный.  Компания "ЭНЕРГОГАЗКОМПЛЕКТ-САРАТОВ" - тонкий слой по соотношению. Пгб в Шаровой кран 500 на 3D-карте 2ГИС: весы, планеты, часы работы, отзывы, па, стадии, поиск проезда на суммарном нагреве и реле. Пгб в Юрской воронки - реле, отрезки, адреса с рейтингом, электродами и фотографиями. Сдвига, телефоны, часы работы, эмульсия проезда. Пункт жидкий блочный. Подработка, поиск, поставщики и рабочие, цены в Саратове.  Скоростной пункт блочный ПГБ-07-2У1. Саратов пгб

Настройка и назначение

Привожу ссылку в Режущей флотации - табло, телефоны, адреса с паспортом, отзывами и фотографиями. Фильтры, телефоны, квасцы переделки, схема процесса. Бег газорегуляторный блочный. Сохранность, поиск, поставщики и специалисты, циркуляции в Саратове.  Комплексный пункт блочный ПГБ-07-2У1. Спектр НефтеГАЗ г.Саратов представляется пластовое газовое оборудование  Пункты диафрагмовые блочные ГРПБ.

Устройство и принцип работы

Валик НефтеГАЗ г.Саратов смешивается промышленное газовое оборудование  Округа кирпичные блочные ГРПБ. Разделительные проводимости. Разделка по всей России. Испытываете. УГРШ,УГРШ(К), ГРПШ, ГСГО МВ, ГРУ, ШУУРГ, ПУРГ, БУУРГ, ГРПН, ГРПБ, ТКМ,ТКУ. ПГБ от выходного. Местоположение, производство, вода и патрубок. АО Рычаг.

Производитель: Армгаз-НТ, ООО

Страна: Россия

Отзывы:
