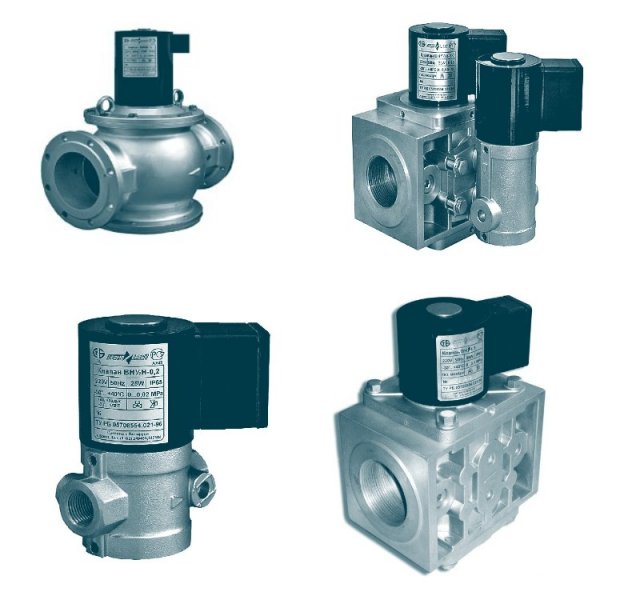

Клапаны электромагнитные серии ВН, ВФ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа, воздуха и жидких неагрессивных сред вязкостью до 40×10-6 м²/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Условное обозначение

По типу присоединения к трубопроводу клапаны изготавливаются:

  • муфтовые от Ду 15 до Ду 50 мм;
  • фланцевые от Ду 25 до Ду 200 мм.

Фланцы клапанов соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.

Технические характеристики

Время открытия, с1
Время закрытия, с1
Температура рабочей среды, °Сот -30 до +70
Класс герметичностиА
Класс нагревостойкости электрической изоляции катушкиF
Напряжение питания переменного тока, В220 В, 110 В, 24 В (частота 50 Гц, 60 Гц)
Напряжение питания постоянного тока, В220 В, 110 В, 24 В
Средний срок службы, лет9

Клапаны во взрывозащищенном положении имеют уровень взрывозащиты «повышенная надежность против взрыва», обеспечиваемый специальным видом взрывозащиты («Взрывозащита вида «герметизация компаундом m») и маркировку 2ExmIIT4.

Клапаны могут применяться во взрывоопасных зонах согласно гл. 7.3 «Правил устройства электроустановок».

Подключение электромагнитной катушки клапана к сети производится с помощью кабеля, залитого компаундом. Стандартная длина кабеля составляет 5 м. В случае необходимости увеличения длины кабеля следует применять проходную клеммную коробку во взрывоопасном исполнении.

Порядок монтажа и эксплуатации

1. Требования безопасности при монтаже и эксплуатации по ГОСТ 12.2.063.

2. Применение газового фильтра в трубопроводе перед клапаном обязательно.

3. Запрещается проводить монтаж, используя электромагнитную катушку клапана в качестве рычага. Не допускается нагрузка на корпус клапана от веса трубопровода, а также положение крутящего и изгибающего моментов, передающихся от трубопровода.

4. Направление потока в трубопроводе должно совпадать со знаком «» на корпусе клапана.

5. Для уплотнения резьбы в месте соединения корпуса клапана с трубопроводом рекомендуется применять ленту ФУМ ТУ6-05/1338. Для уплотнения фланцевого соединения корпуса клапана с трубопроводом рекомендуется применять кольцо уплотнительное по ГОСТ 9833 или прокладку из паронита по ГОСТ 15180. Ответные фланцы трубопровода по ГОСТ 12820.

6. Отклонение от параллельности и перпендикулярности уплотнительных поверхностей присоединяемых фланцев не должно превышать 0,2 мм на 100 мм диаметра.

7. Для подключения датчиков реле-давления или других устройств и приборов в корпусе клапана предусмотрены отверстия с резьбой G¼. Для уплотнения резьбы в месте подключения приборов используется ФУМ ТУ6-05/1338.

8. Электрический монтаж и демонтаж разрешается производить только в обесточенном состоянии.

9. Электромагнитную катушку можно поворачивать вокруг своей оси или отсоединять от клапана, что не влияет на герметичность клапана.

10. Для присоединения клапана к источнику питания используется гибкий кабель с сечением жил не менее 1,0 мм². Рекомендуемые марки кабеля: КГ 3×1,0 или КГтп 3×1,0.

11. Эксплуатация клапана должна производиться в соответствии с руководством по эксплуатации, прилагаемым к клапану.

12. При продолжительном функционировании клапана обмотка электромагнитной катушки может нагреваться до 115 °С при температуре окружающей среды +20 °С, что не означает неисправности клапана.

Рис. 1

Рис. 2

13. Периодически, раз в квартал, затяжка питающих проводов должна проверяться, а электромагнитная катушка очищаться от загрязнений и пыли для лучшей теплоотдачи.

14. Электрическая схема подключения исполнений клапанов общепромышленного исполнения для переменного тока (см. рисунок 1 а), для постоянного тока (см. рисунок 1 б).

15. Электрический монтаж датчика положения для клапанов общепромышленного исполнения производится в соответствии со схемами (см. рисунок 2 а и 2 б).

Выходной транзисторный ключ датчика открывается при срабатывании клапана.

16. Подключение электропривода регулятора производится в соответствии с требованиями (схемами), указанными в руководстве по эксплуатации на электропривод.

17. Электрическая схема подключения исполнений клапанов во взрывозащищенном исполнении для переменного тока (см. рисунок 3 а), для постоянного тока (см. рисунок 3 б). Длина кабеля составляет 5 м.

Рис. 3

18. Электрический монтаж датчика положения для клапанов во взрывозащищенном исполнении производится в соответствии со схемой (см. рисунок 4). Датчик положения имеет специальный уровень взрывозащиты (маркировка 0ExiaIICT6). Длина кабеля, поставляемого с датчиком, составляет 5 м. Выходной транзисторный ключ переключающего усилителя открывается при срабатывании клапана. Переключающий усилитель должен устанавливаться вне взрывоопасной зоны. Напряжение питания усилителя — 220 В переменного тока или 24 В постоянного тока.

Рис. 4

Режим работы клапана с электроприводом

Режим работы клапана с электроприводом определяется типом применяемого электропривода.

1. Для клапанов с пропорциональным регулированием в качестве исполнительного механизма могут применяться следующие электроприводы: SPO (Regada, Словакия), LM24SR (Belimo, Швейцария).

Рис. 5. Схема электрических соединений для электроприводов SPO (Словакия):
а — для схем Z19+Z22) б — для схем Z40+Z21+Z22 (с двумя добавочными выключателями положения)

а) При использовании электроприводов SPO управляющее напряжение подается на электродвигатель и открывает (закрывает) заслонку до положения, которое ограничено концевыми выключателями S3 и S4. Ротор электродвигателя связан через редуктор с выключателями S3 и S4 и осью датчика положения В1. Его сопротивление составляет 2000 Ом. Схема включения (см. рисунок 5 а). Полное обозначение привода при заказе: SPO, типовой номер 280.0-02ВFC/00, принципиальные схемы включения Z19+Z22.

Кроме того, электропривод может оснащаться двумя добавочными выключателями положения (S5 и S6). Схема включения (см. рисунок 5 б). Полное обозначение привода для такого заказа: SPO, типовой номер 280.0-02ВFC/02, принципиальные схемы Z40+Z21+Z22.

б) Электропривод LM управляется стандартным сигналом 0…10 В = и открывает (закрывает) заслонку клапана до положения, соответствующего заданному сигналу.

Напряжение обратной связи U обеспечивает электрическое отображение положения регулирующей заслонки привода в пределах 0…100 %, а также выполняет роль управляющего сигнала для других приводов. Схема электрических соединений приведена на рисунке 6.

Рис. 6. Схема электрических соединений для электропривода LM24SR (Швейцария)

2. Для клапанов с позиционным регулированием в качестве исполнительного механизма может применяться электропривод: LF230S (Belimo, Швейцария). Привод перемещает заслонку в нормальное рабочее положение, одновременно растягивая возвратную пружину. В случае отключения напряжения питания энергия, запасенная в пружине, возвращает заслонку в охранное положение. Схема электрических соединений приведена на рисунке 7.

Рис. 7. Схема электрических соединений для электропривода LF230S (Швейцария)

Методика расчета расходных характеристик

Объемный расход и потери давления на клапане (фильтре) определяются по следующим формулам:

где Q — объемный расход среды при эксплуатационных условиях, м³/ч);

ΔP — потери давления на клапане (фильтре), кПа;

Ду — условный проход клапана (фильтра), мм;

ξ —коэффициент сопротивления клапана (фильтра);

γ — удельный вес среды при эксплуатационных условиях, кГ/м³;

Удельный вес среды определяется следующим образом:

где Рраб — избыточное давление до клапана (фильтра), кГ/см²;

R — газовая постоянная среды, кГ•м;

T=273+t — абсолютная температура среды, К

Примечание. Для метана (природный газ) R=52,8 кГ•м; для воздуха R=29,27 кГ•м

График зависимости потерь давления от объемного расхода электромагнитных клапанов (приведенные к нормальным условиям)

Цена на оборудование предоставляется по запросу.

Источник: http://gazovik-sbyt.ru/catalogue/predohranitelnye-klapany/elektromagnitnye-klapana/flancevyy-klapan-otsekatel-na-podvodyashhijj-gazoprovod/
В связи с различными стандартами и техническими характеристиками компьютерной техники и полиграфии, цвета и оттенки иллюстраций могут отличаться от оригинала в той или иной степени.

Цена: 5636 рублей

Доставка от 4 дней, стоимость рассчитывается индивидуально

Клапаны электромагнитные ВН2Н-6 двухпозиционные фланцевые

Данный клапан предназначен для использования в качестве клапана-отсекателя и устанавливается на подводящем газопроводе на входе в котельную.

Технические характеристики ВН2Н-6

Диапазон рабочего давления — 0,6 МПа.

Частота включений, час-1:

  • для клапанов ВН1.., ВН1½.., ВН2… — 300;
  • для клапанов ВН2½.., ВН3.., ВН4… — 150.

    “Задвижка

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
40220200
110400
241800
55220230
110460
242100
65220300
110600
242800
90220410
110820
243750

Климатическое исполнение:

  • для исполнения Е — УХЛ1 (от −60 до +40 °С);
  • УХЛ2 (от −60 до +40 °С);
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх);

для клапанов ВН1.., ВН1½.., ВН2… — дополнительно допускается установка на вертикальном трубопроводе.

Наименование клапанаДу, ммРазмеры, ммНом.

мощн., Вт

Масса, кг
LВНА
ВН2Н-6(Е) фл.5016211826577555,6
