Задвижка 1126-150-М

Технические характеристики

НаименованиеГРПШ-400-01
Регулируемая средаПриродный газ по ГОСТ 5542-87
Регулятор давления газаРДНК-400М
Максимальное входное давление, МПа0,6
Диапазон настройки выходного давления, кПа2,0 — 0,5
Пропускная способность,                       м³ /ч, при входном давлении, Мпа:РДНК-400М
При Рвх: 0,05 МПа55
При Рвх: 0,1 МПа100
При Рвх: 0,2 МПа180
При Рвх: 0,3 МПа300
При Рвх: 0,4 МПа400
При Рвх: 0,5 МПа500
При Рвх: 0,6 МПа600
Неравноммерность регулирования, %±10
Диапазон настройки срабатывания, кПа:
При повышении входного давления, кПа:1,2 — 1,8
При понижении входного давления, кПа:0,2 — 0,5
Клапан предохранительный сброснойКПС-Н
Давление начала срабатывания сбросного клапана, кПа2,5 — 6,5
Температура окружающего воздуха, °С-40…+60
Система обогреваГАЗОВОЕ«ДА» /«НЕТ»
Расход для системы обогрева,                       м³ /ч0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
Межремонтный интервал(ТР, ТО)3
Средний срок службы, лет15
Назначенный срок службы, лет40
Масса, кг75

Описание

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.


Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.


Условия эксплуатации пункта должны соответствовать климатическому исполнению У1(ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С(от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО«Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.


Принцип работы ГРПШ:


Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает(согласно функциональной схеме) следующим образом:


Газ по входному трубопроводу через входной кран 1, поступает в фильтр 8(где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.


При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.


При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 4, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.


В случае ремонта оборудования при закрытых входном и выходном кранах 1 газ поступает к потребителю по обводному газопроводу, — байпасу.


На входном газопроводе после входного крана 1, после регулятора давления газа 5 и на байпасе предусмотрены продувочные трубопроводы.


Для проработки изготовления ГРПШ требуется заполнить форму технического задания(Опросной Лист), исходя из этого формируется цена ГРПШ.

Источник: http://www.grpsh.ru/katalog/grpsh-400-01/
  Оборудование  Газорегуляторные пункты и установки  С одной линией редуцирования и байпасом

Газорегуляторные пункты шкафные ГРПШ-400-01 с одной линией редуцирования и байпасом

Вы можете скачать опросный лист в формате PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
PDF

Технические характеристики ГРПШ-400-01

 400-01
Регулятор давления газаРДНК-400М
Регулируемая средаприродный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа0,6
Диапазон настройки выходного давления, Рвых, кПа2–5
Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч500
Наличие отопления
Масса, кг90

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Устройство и принцип работы ГРПШ-400-01

Шкафные ГРП, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для  редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • узел фильтра;
  • линия редуцирования давления газа;
  • обводная линия, байпас.

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12, 13 — запорная арматура; 14 — выходной манометр; 15 — манометр

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9 газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.

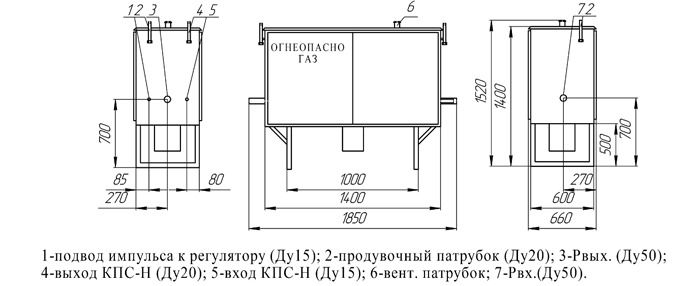

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ):
1 — Рвх; 2 — дымоход; 3 — выход клапана предохранительного сбросного; 4 — вентиляционный патрубок; 5 — продувочный патрубок; 6 — вход клапана предохранительного сбросного; 7 — Рвых; 8 — подвод импульса к регулятору

Источник: http://s-gaza.ru/catalogue/gpu/singlelineby/grpsh400/

ГРПШ-400, ГРПШ-400-01, ГРПШ-400-У1, ГРПШ-1000 — шкафные газорегуляторные пункты с одной линией редуцирования, байпасом и одним выходом, с регуляторами РДНК 400, РДНК 400М, РДНК У, РДНК 1000. Используются в системах газоснабжения коммунально-бытовых и промышленных объектов как самостоятельные ГРП для редуцирования среднего и высокого давления газа на заданное и автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода или входного давления, а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений. ГРПШ-400, ГРПШ-400-01, ГРПШ-400-У1, ГРПШ-1000 производства Завода ПромГазАрм изготовлен в соответствии с ТУ4859-001-13758081-2013, имеет действующий сертификат ГОСТ - Р №0839134 и декларацию №TC-RU-Д RU.АЛ16.В.25408

Технические характеристики:



Наименование

ГРПШ-400

ГРПШ-400-01

ГРПШ-400-У1

ГРПШ-1000

Регулятор давления газа

РДНК-400

РДНК-400М

РДНК-У

РДНК-1000

Регулируемая среда

природный газ по ГОСТ 5542-87

Давление газа на входе, МПа

0,6

1,2

0,6

Диапазон настройки выходного давления, кПа

2-5

Пропускная способность, м³/ч

300

600

1000

900

Масса, кг

90

90

Габариты, мм

1050х330х1150

1050х330х1150



Скачать функциональную схему ГРПШ-400, ГРПШ-400-01, ГРПШ-400-У1, ГРПШ-1000




Заказать ГРПШ-400, ГРПШ-400-01, ГРПШ-400-У1, ГРПШ-1000 байпас, регуляторы РДНК-400, РДНК-400М, РДНК-У, РДНК-1000 узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение. Изготовим ГРУ на раме, блочном исполнении ПГБ, ГРПБ

Источник: http://promgazarm.ru/17-grpsh-400-baypas.html

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 8 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 4, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 газ поступает к потребителю по обводному газопроводу, — байпасу.

На входном газопроводе после входного крана 1, после регулятора давления газа 5 и на байпасе предусмотрены продувочные трубопроводы.

Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

Смотрите также в разделе «ГРПШ на базе одного регулятора»:

Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/one_line/grpsh-400-01.html


Цена: 3504 рублей

Гарантия 4 года

техническая характеристика ГРПШ 400-01

Материал: чугун

Пропускная способность: 494 куб.м.

Масса :394 кг

Присоединительные размеры: 12 Ду

“Рассекатель

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т.

ГРПШ-400-01 с регулятором РДНК-400М

д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).

По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 8 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 4, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете.

“ПСК-50ФВ/1000”

По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 газ поступает к потребителю по обводному газопроводу, — байпасу.

На входном газопроводе после входного крана 1, после регулятора давления газа 5 и на байпасе предусмотрены продувочные трубопроводы.

Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

Смотрите также в разделе «ГРПШ на базе одного регулятора»:

Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/one_line/grpsh-400-01.html
