Комплект пружин РДСК-50/400

ГРПШ-10МС-1 с байпасом – газорегуляторный пункт предназначенный для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений. Автоматическое выключение регулятора при превышении расхода более допустимых предельных значений или отсутствии входного давления. Используется для бытового газоснабжения индивидуальных потребителей.

Преимущества ГРПШ-10МС-1:

-высокая пропускная способность;

-высокая степень безопасности газоснабжения за счет надежности ПЗК с повышенными метрологическими характеристиками;

-небольшие габаритные размеры.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРПШ-10МС-1

Наименование параметра

Тип изделия

ГРПШ-10МС-1 с байпасом

Тип регулятора давления газа

РДГК-10М

Регулируемая среда

природный газ по ГОСТ 5542-87

Температура окружающей среды, С

от –40 до +60

Максимальное входное давление, МПа

0,6

Выходное давление, кПа

1,5 … 2,0

Давление срабатывания запорного клапана, кПа

при повышении Рвых

2,4 … 3,2

при понижении Рвых

0,3 … 1,0

Давление срабатывания сбросного клапана, кПа

2,2 … 2,9

Пропускная способность, м3/ч

при Рвх=0,05 МПа

12

при Рвх=0,1 МПа

16

при Рвх=0,2 МПа

25

при Рвх=0,3 МПа

40

при Рвх=0,4 МПа

55

при Рвх=0,5 МПа

70

при Рвх=0,6 МПа

80

при Рвх=1,2 МПа

-

Масса, кг, не более

20

Межремонтный интервал (ТР, ТО)

3

Средний срок службы, до списания, лет

15

Гарантийный срок эксплуатации, лет

5



Скачать функциональную схему ГРПШ-10МС-1





Заказать ГРПШ-10МС-1 регулятор РДГК-10М узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение. Изготовим ГРУ на раме, блочном исполнении ПГБ, ГРПБ

Источник: http://promgazarm.ru/206-grpsh-10ms-1.html

ГРПШ-10МС-2У1 представляет собой газорегуляторный пункт шкафного исполнения и предназанчен для индивидуального газоснабжения коммунально-бытовых объектов и частных домов.

Две линии редуцирования газа позволяют бесперебойно осуществлять газоснабжение, даже в случае проведения планового ремонта или обслуживания.

В конструкции имеется фильтр газа, сбросной клапан, возможность установки контрольно-измерительных приборов, возможность обогрева.

Диапазон выходных давлений: 0,05-0,6 МПа

Выходное давление: 1,5-2,0 кПа

Расход газа: до 15 или до 80 м3/ч в зависимости от модели регулятора.

Технические характеристики ГРПШ-10МС-2У1 с регулятором РДГК-10М

Наименование параметраЗначение
Тип регулятора давления газаРДГК-10М
Регулируемая средаПриродный газ ГОСТ 5542-87
Диапазон входных давлений, МПа0,05–0,6
Выходное давление, кПа1,5–2,0
Пропускная способность, м³/ч, при входном давлении:
0,0516
0,125
0,240
0,355
0,470
0,580
0,690
Неравномерность регулирования, %±10
Диапазон настройки срабатывания:
при повышении выходного давления, кПа2,25–2,75
при понижении выходного давления, кПа0,3–1,0
Давление начала срабатывания сбросного клапана, кПа1,15±0,05Рвых
Присоединительные размеры: Ду, мм
входного патрубка20
выходного патрубка20
Соединение:
входного патрубка, дюймG¾-В
выходного патрубкасварное по ГОСТ 16037-80
Габаритные размеры, мм:
длина860
ширина550
высота1400
Масса, кг60

Возможно Вам будет интересно:

Источник: http://gazpromenergomash.ru/gazoregulyatornye-punkty/grpsh/item/grpsh-25.html

ГРПШ-10МС


Газорегуляторный пункт шкафной ГРПШ-10МС предназначен для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменения входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх заданных значений, а также очистки газа от механических примесей. ГРПШ-10МС используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения. ТУ 4859-001-75954496-2005, Разрешение на применение № РРС 00-18915.

ГРПШ-10МС-1 - выполнен с байпасной линией.

В модификациях пунктов с учетом расхода газа применяются измерительные комплексы, включающие коммерческий (с электронным корректором) или технологический узел учета, на базе счетчиков RVG, СГ и др. В ГРПШ-10МС входное давление снижается до заданного выходного давления и поступает к потребителю.

Сроки изготовления ГРПШ-10МС составляют 5 рабочих дней.


Технические характеристики ГРПШ-10МС

 ГРПШ-10МС
Регулятор давления газа РДГК-10
Регулируемая средаприродный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа0,05–0,6
Выходное давление, кПа1,5–2,0
Пропускная способность, м³/ч, при входном давлении:
0,0512
0,116
0,225
0,340
0,455
0,570
0,680
Неравномерность регулирования, %±10
Диапазон настройки срабатывания:
при повышении выходного давления, кПа2,25-2,75
при понижении выходного давления, кПа0,3–1,0
Давление начала срабатывания сбросного клапана, кПа1,15
Присоединительные размеры: Ду, мм
входного патрубка20
выходного патрубка20
Соединение:
входного патрубка, дюймG¾-В
выходного патрубкасварное по ГОСТ 16037-80
Габаритные размеры, мм:
длина440
ширина186
высота386
Масса, кг12,5

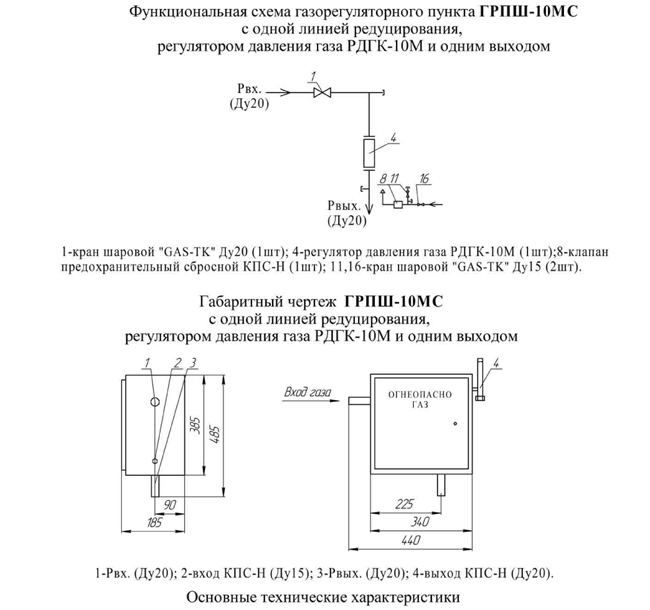

Типовые схемы ГРПШ-10МС

Источник: http://www.s-pribor.ru/texts/193.html

Газорегуляторный пункт шкафной ГРПШ-6, ГРПШ-10, ГРПШ-10МС представляет собой небольшой, приблизительно 20х45см  металлический шкаф, в котором установлен регулятор давления газа РДГБ-6 или РДГК-10. Шкафы используются для снижения с высокого и среднего давления на низкое, необходимое газопотребителям. Устанавливаются в основном в жилых массивах, в коттеджных поселках, непосредственно перед домом. Также изделия удерживают зафиксированное на определенном уровне давление, т.к. равномерное давление необходимо для газопотребляющих приборов: котлов, водонагревателей, плит.
Изделия очень компактны, их вес от 4 до 12,5 кг. В регулятор встроен предохранительный сбросной клапан.
Газорегуляторные пункты шкафные ГРПШ-6, ГРПШ-10, ГРПШ-10МС состоят из регулятора и крана, размещенных в металлическом шкафу. Это самые маленькие из производимых газорегуляторных пунктов.
При изготовлении данных пунктов мы используем качественные краны и регуляторы, с которыми работаем более 8 лет.
Изделия представляют собой довольно простые устройства, но не смотря на это мы контролируем качество их изготовления также, как и качество более сложных устройств.
Мы как производители даем на ГРПШ-6, ГРПШ-10, ГРПШ-10МС гарантию 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты производства. В виду небольших габаритов шкафов отгрузка транспортными компаниями или даже легковым автотранспортом очень проста.

Технические характеристики ГРПШ-6, ГРПШ-10, ГРПШ-10МС

 ГРПШ-6ГРПШ-10ГРПШ-10МС
Регулятор давления газа РДГБ-6РДГК-10РДГК-10М
Регулируемая средаприродный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа0,05–1,20,05–0,60,05–0,6
Вых. давление, кПа2,21,5–2,01,5–2,0
Пропускная способность, м³/ч, при вход. давлении:
0,056712
0,16816
0,26925
0,361140
0,461355
0,561470
0,6615,580
Неравномерность регулирования, %±10±10±10
Диапазон настройки срабатывания:
при повышении вых. давления, кПа3,1±0,153,5–5,02,25–2,75
при понижении вых. давления, кПа1,4–1,00,3–1,00,3–1,0
Давление начала срабатывания сбросного клапана, кПа2,75±0,152,8–3,51,15±0,05Рвых
Присоединит. размеры: Ду, мм
вход.патрубок152020
выход.патрубок202020
Соединение:
вх. патрубка, дюймG½-ВG¾-ВG¾-В
вых. патрубкасварное по ГОСТ 16037-80
Габариты изделия, мм:
длина168440440
ширина103186186
высота364386386
Масса, кг4,51012,5


Пункт ГРПШ-10, ГРПШ-10МС изготавливается в виде шкафа, в нем расположены кран и сам регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром.

В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.

В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК.

Газ по входному трубопроводу входит через кран входного трубопровода к регулятору, где входное давление регулируется до заданного вых. давления, и идет к потребителю. Для измерения входного и выходного давления имеются штуцеры для подсоединения манометра.


Для получения консультации звоните нам 8 800 333-90-77 (звонок бесплатный).

Источник: http://gazovik-real.ru/products/грпш6_грпш10_грпш10мс

Газмашстрой: грпш, грп, гру, тку, гсго, дрп, изолирующие соединения тис, счётчики газа » Газорегуляторные пункты » Газорегуляторные пункты шкафные с одной линией редуцирования без байпаса » Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС

Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС

Оформить заявку



Бытовые газорегуляторные пункты ГРПШ-10 и ГРПШ-10МС на базе регуляторов давления РДГК-10 и РДГК-10М применяются для редукции высокого и среднего давления газа на более низкое, необходимое для использования и его стабилизации. Предусмотрено автоматическое отключение подачи газа при превышении давления газа в системе предельно допустимых значений.


ГРПШ-10 (10МС) отличаются:

  • безопасностью работы при газоснабжении благодаря надежному ПЗК с повышенными метрологическими характеристиками;
  • высокой пропускной способностью;
  • небольшими габаритными размерами.

Схема ГРПШ-10 и ГРПШ-10МС



Технические характеристики                                                 Тип изделия
Наименование параметра  ГРПШ-10        ГРПШ-10МС
Марка регулятора  РДГК-10         РДГК-10М
Регулируемая среда  природный газ по ГОСТ 5542-78
Температура окружающей среды, оС  от -40 до +60
Максимальное входное давление, МПа  0,6
Выходное давление, кПа  1,3-2,2
Неравномерность регулирования, %, не более   ±10
Дление срабатывания ПЗК, кПа при повышении выходного давления 2,4-3,2
  при понижении выходного давления 0,3-1,0
Давление срабатывания сбросного клапана, кПа  2,2-2,9
Пропускная способность, м3/ч  при Рвх= 0,6 МПа  15                    80
Присоединительные размеры входного и выходного патрубков, мм   Ду=20
Соединение вход/выход  G 3/4 - В /  сварное по ГОСТ 16037-80
Масса, кг   15                    15









Доставка

Компания «Газмашстрой» предлагает приобрести Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС предприятиям России и стран СНГ. Вы можете оформить заявку , воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 68-02-85. При формировании заказа по телефону, вы сможете не только уточнить цену на газовое оборудование , но и получить консультации по техническим характеристиками. Доставка оборудования возможна по следующим городам:
Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города.
Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону +7 (8452) 68-02-85.

Для подбора, заказа оборудования Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС), уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на Газорегуляторные пункты шкафные ГРПШ-10, ГРПШ-10МС обращаться в отдел подбора оборудования +7 (8452) 68-02-85*

Наши партнеры:

Источник: http://gasmashstroi.ru/grpsh_10_mc.html



Домовой газорегуляторный пункт ГРПШ-10, ГРПШ-10-МС используютя для редуцирования высокого и среднего давления газа на более низкое, автоматического поддержания давления на выходе в указанных пределах независимо от изменений давления на входе и расхода газа, прекращения подачи газа при аварийных отклонениях выходного давления от допустимых значений. Регулятор автоматически отключится при превышении расхода газа свыше допустимых предельных значений или при отсутствии давления на входе. Используется для бытового газоснабжения частных потребителей.



Преимущества:

  • высокая пропускная способность;
  • высокая степень безопасности газоснабжения за счет надежности ПЗК с повышенными метрологическими характеристиками;
  • небольшие габаритные размеры.



Технические характеристики:

Наименование параметра или размераГРПШ-10ГРПШ-10-МС
Регулируемая средаПриродный газ по ГОСТ 5542-78
Температура окружающей среды, °Сот -40 до +60
Диапазон входных давлений, МПа0,05 ... 0,6
Диапазон настройки выходных давлений, кПа1,5 ... 2,0
Неравномерность регулирования, %, не более±10

Давление срабатывания ПЗК, кПа

при повышении Рвых

при понижении Рвых



3,5 ... 5,0

0,3 ... 1,0



2,25 ... 2,75

0,3 ... 1,0

Давление срабатывания сбросного клапана, кПа2,8 ... 3,5 1,15 Рвых
Пропускная способность, м3

при Рвх= 0,05 МПа

при Рвх= 0,1 МПа

при Рвх= 0,3 МПа

при Рвх= 0,6 МПа

4 12
8 16
11  40
15,580
Присоединительные размеры входного и выходного патрубков, ммДу=20

Соединение



входG3/4B

выход

сварное по ГОСТ 16037-80








































Теги: ГРПШ-10, ГРПШ-10МС с регуляторами РДГК-10, РДГК-10М

Источник: http://gazmashprom-s.ru/grp/grpsh-domovye/392-grpsh-10-grpsh-10ms-s-regulyatorami-rdgk-10-rdgk-10m.html


Цена: 7575 рублей

Пропускная способность: 17 куб.м.

Присоединительные размеры: 65 Ду

ГРПШ-10МС с регулятором РДГК-10М

Технические характеристики ГРПШ-10МС

 ГРПШ-10
Регулятор давления газа РДГК-10
Регулируемая средаприродный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа0,05–0,6
Выходное давление, кПа1,5–2,0
Пропускная способность, м³/ч, при входном давлении:
0,057
0,18
0,29
0,311
0,413
0,514
0,615,5
Неравномерность регулирования, %±10
Диапазон настройки срабатывания:
при повышении выходного давления, кПа3,5–5,0
при понижении выходного давления, кПа0,3–1,0
Давление начала срабатывания сбросного клапана, кПа2,8–3,5
Присоединительные размеры: Ду, мм
входного патрубка20
выходного патрубка20
Соединение:
входного патрубка, дюймG¾-В
выходного патрубкасварное по ГОСТ 16037-80
Габаритные размеры, мм:
длина440
ширина186
высота386
Масса, кг10

Устройство и принцип работы ГРПШ-10МС

Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор.

“ГРПШ

В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.

Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.
