Опасная, с точки зрения возникновения взрыва и пожара, зона представляют собой местоположение производственного или складского объекта. Тут при стандартных рабочих условиях в атмосфере присутствует примесь легковоспламеняющихся газов или паров. Специальная классификация взрывоопасных зон позволяет определить тип электрического и другого оборудования. А также выбрать степень защиты для уменьшения опасности контакта горючей воздушной смеси с искрами станков и приборов. Эти меры комплексной защиты актуальны только для работы в нормальных условиях. Если говорить о возникновении аварийной обстановки, то первичные способы предосторожности теряют смысл.

Основные показатели опасности

В большинстве случаев возгорание получается в результате взаимодействия трех ключевых веществ:

  • присутствующего горючего в консистенции пара, пыли или газа;
  • содержащегося в воздухе кислорода;
  • воспламенителя, возникающего в процессе производства.

Цель классификации пожароопасных и взрывоопасных зон – разграничить предел концентрации нижних и верхних пределов воспламенения. Кроме того, разделить помещения по степени опасности, которая характеризуется определенными показателями. К ним относится:

  1. Температурный порог, достаточный для возгорания.
  2. Скорость горения и распространения пламени.
  3. Наименьшее количество кислорода, приводящего к воспламенению.
  4. Чувствительность присутствующих составляющих к трению и вибрационным нагрузкам.

В результате аварии возникает сила взрыва и ударное действие на волновом фронте. Огонь распространяется и в зависимости от скорости уничтожает коммуникации, конструкции, электрические линии. Силы разрушения способствуют появлению и разлету осколков, опасных для человеческой жизни, выделению вредных и ядовитых веществ, загрязняющих окружающую среду.

Понятие категории

Классификация взрывоопасных зон помещений по категориям выражает готовность атмосферы к возникновению взрыва от контакта с искрой или дугой. Опасные области в ней рассматриваются как потенциально взрывчатые смеси в условиях отдельно взятого пространства с набором сопутствующих производственных условий. При этом отдельная температурная классификация учитывает эффект воспламенения от контакта с раскаленной поверхностью. Каждый газ, пар или пыль горючего вещества имеет свой температурный предел самовозгорания. По его достижению происходит появление пламени.

Классификация зон по опасности возникновения пожара

Опасные зоны по противопожарном отношении делятся на следующие классы:

  • Объекты П-I. Определяются в местах, имеющих концентрацию горючих жидких веществ с показателем граничной температуры вспышки более 61 ºС.
  • Зоны П-II. Их выделяют в помещениях с большим содержанием волокон в воздухе и технологической пыли горючего характера.
  • Территории П-IIa. Их классификация взрывоопасных зон описывает как места, где содержатся твердые возгораемые материалы с удельным пожарным давлением более 1 мДж на 1 м2.
  • Зоны П-III. Находятся за стеной помещений с хранящимися в них горючими твердыми материалами, текучими жидкостями и взрывными газообразными смесями.

Классификация взрывоопасных зон по ФЗ-123

Этот вид классификации производится в зависимости от длительности присутствия опасной смеси в помещении и частоты возникновения подобных концентраций:

  1. Нулевой класс. Рассматривает помещения с постоянным появлением горючей смеси в течении одного часа.
  2. Первый класс. К нему относят места с выделением при технологическом процессе в нормальном режиме легко возгораемых паров и газов, образующих с воздухом опасные составы.
  3. Второй класс. В нем отмечаются зоны без выделения опасных газов, паров и твердых пылевых облаков при стандартном производственном процессе. Но есть опасность получения их опасных концентраций в результате аварии.
  4. Двадцатый класс помещений. Предусматривает постоянную небольшую концентрацию опасных примесей в воздухе с низким пределом воспламенения.
  5. Двадцать первый класс. Тут описаны помещения с выделением в процессе производства взвешенных пылевых или волокнистых частиц во взрывоопасных количествах.

Способы определения нормативных показателей для определения класса помещения регламентируются в документах и технических условиях по пожарной безопасности.

Разделение зон по ПУЭ

Классификация взрывоопасных зон по правилам устройства электроустановок предусматривает следующее разделение помещений:

  • Класс В-1. Описывает зоны помещений, где происходит выброс горючих составляющих в таком количестве, что в воздухе происходит образование взрывчатых смесей при нормальном производственном процессе. Например, при чистке оборудования или смене сырья.
  • Класса В-1а. В помещениях при нормальном цикле производства не выделяются опасные горючие компоненты. Их появление связывается только с возникновением аварийной обстановки.
  • Класс В-1б. Объединяет зоны, находящиеся в помещениях, где опасные вещества выделяются только в результате аварии. При этом они обладают резким запахом, низким пределом воспламенения, концентрируются в верхней части цеха.
  • Класс В-1г. Содержит перечень помещений вне зоны. В эту категорию не включены аммиачные компрессоры со специфическим выбором оборудования.
  • Класс В-II. Перечисляет помещения с выбросом в процессе производства больших количеств горючих волокон и пыли, способных образовывать с воздухом смеси, приводящие к взрыву.
  • Класс В-IIa. Описывает зоны, в которых условия опасности взрыва, описанные в предыдущем классе, в процессе нормальной эксплуатации оборудования не возникают. Их выброс возможен только при аварии или порче приборов.

Зоны в пяти метрах от станка или прибора по горизонтали и вертикали, в которых присутствуют опасные с точки зрения возникновения пожара или взрыва области, при этом производство требует открытого огня или раскаленных деталей, классификация взрывоопасных и пожароопасных зон по ПУЭ не рассматривает в качестве аварийных помещений. Их группировкой занимается классификация помещений в зависимости от технологии, применяемой на этом этапе производства. Зоны в цехах и снаружи помещения, в которых газообразные, жидкие и твердые материалы используются для отопления и сгорают в котлах или утилизируются сжиганием, не относят к опасным местам. И классификация взрывоопасных зон по ПУЭ к ним не имеет отношения.

Разделение зон по НБА

Опасные помещения, которые классификация пожароопасных и взрывоопасных зон относит к группе «А», отличаются применением жидкостей и газов с пределом возгорания не выше 28 °С или их выбросом. Давление волны не превышает 5 КПа. Это касается цехов, в которых находятся взрывоопасные составляющие. Они вызывают вспышки при контакте с воздушными массами.

Помещения, относящиеся к группе «Б», отличаются использованием в производстве горючих веществ или технологическим выбросом частиц пыли и волокон. Их самовозгорание наступает при температурах выше 28 °С. Показатель ударного давления волны в таких случаях превышает 5 КПа.

Способы устранения или уменьшения взрывоопасности зон

Классификация взрывоопасных зон по ПУЭ и ГОСТ в качестве инициаторов аварийной ситуации рассматривает отдельные вещества, такие, как паровые, газовые, пыльные составы в контакте с воздушными массами или взаимодействующие один с другим в комплексе. Класс или категория помещения зависит от вида раскаленных или охваченных пламенем составляющих, возможности появления электрических разрядов, выделяющегося тепла при химических реакциях, механической вибрации и ударов, пучка рассыпающихся искр, солнечной радиации, различных видов излучения.

Разработаны специальные организационные меры технического характера для снижения возможности взрывов и пожаров на производстве. Их применение основано на научном методе изучения поведения материалов и веществ в процессе вспышки и горения. Чтобы уменьшить опасные факторы, в производственных цехах, складах и других площадях проводятся следующие мероприятия:

  1. Регулярно берутся анализы для определения химического состава окружающего пространства.
  2. Для работы выбирается оборудование с учетом герметизации, производится его защита.
  3. Горючие компоненты атмосферы выводятся с помощью принудительной вентиляции.
  4. Опасный состав веществ отводится от области возможного возгорания.

Маркировка оборудования, защищенного от взрыва по ГОСТ

Многие приборы работают в условиях, когда некоторые вещества, способные к воспламенению, находятся в атмосфере, окружающей устройства. Чтобы предотвратить аварию аппаратов в результате искрения контактов, нагревания деталей и конструкций, им создают определенную степень защиты. Классификация взрывоопасных зон и маркировка взрывозащищенного оборудования позволяют в комплексе обеспечить правильную эксплуатацию станков, приборов, печей и остальной оснастки в помещениях различной степени опасности.

Группы взрывозащищенного электрического оборудования

К 1 группе относят оснастку, применяющуюся в шахтах под землей, рудниках, строениях на поверхности земли, работающих с опасным газом или горючими пылевыми массами. II группа включает электрическое оборудование с защитой для работы внутри помещения или снаружи. Работает в потенциально опасной среде, но не в условиях, описанных для устройств первой группы. К этой категории относят промышленное оборудование общего назначения.

Требования к защите приборов и оборудования от взрывов регламентированы в ГОСТ Р.51330.9-99. Классификация взрывоопасных зон определяет вид станков и устройств и приборов для каждого помещения. Требования прописаны по отношению к материалу изготовления корпуса, виду вода кабеля, стыковочных и крепежных элементов, уплотнителей и блокировочных устройств. Маркировка в соответствии с определенной категорией наносится на визуально видном участке корпуса. Краска применяется долговечная и устойчивая к химическому разрушению.

Виды маркировки на оборудовании

Для монтажа станков в опасных зонах на них ставится обозначение:

  • Степени защищенности электрического устройства от взрыва.
  • Соответствия монтируемого прибора международному стандарту.
  • К какому виду защиты относится оборудование (i, o, n, q, d, s, e, и др.). Для категории i обязательно указывается подвид (ia, ib, ic).
  • Класса принадлежности по температуре.
  • Ставится одна из литер – Х или U. Они обозначают, соответственно, создание специальных условий или применения Ех-компонента.

Требования к выбору электрического оборудования

Электрооборудование, особенно с искрящими деталями и блоками, как предопределяет классификация взрывоопасных зон, монтируется за пределами опасных мест, если это не влечет за собой неоправданные и завышенные затраты, не вызывает затруднений. Если же такие устройства предназначены для эксплуатации во взрывоопасных цехах, то к их установке и выбору предъявляются дополнительные требования. При опасной обстановке в рабочей производственной зоне применение различных электрических приборов, светильников ограничивается случаями, когда использование их в этом месте обусловлено необходимостью.

Оборудование, расположенное в зоне повышенного агрессивного воздействия пылевых масс, газа, влаги, защищается, как гласит классификация взрывоопасных зон по ПУЭ, от этих активных инициаторов аварийной ситуации. Оснастка, монтируемая в уличных условиях, должна быть ограждена от атмосферных влияний, влаги, оледенения. Если электрической машине присвоена защита с обозначением «е», то ее разрешается ставить только на оборудовании, где она не будет испытывать вибрации и перегрузок. Такие электрические приборы защищаются установкой реле с выключением при перегреве.

Электрическое оборудование, предназначенное для работы в определенной среде, может быть установлено в помещении именно с такими параметрами или с меньшими показателями. Нельзя монтировать его в более агрессивных местах. Если требованием к установке оснастки является обеспечение продувки оболочки давлением, то устраивается вентиляционная система с контрольными приборами. При этом монтаж делается в соответствии с требованиями ГОСТ именно для этой машины:

  1. При создании котлованов для фундаментов в них не должны возникать глухие зоны с горючими летучими веществами без возможности продувания.
  2. Газопроводы, подводящие проточные воздушные массы к вентилятору, монтируются за пределами опасных помещений.
  3. Аналогичные газопроводы ведутся под полом, если их конструкция защищена от попадания в них горючих веществ.
  4. При устройстве вентиляции используются приборы только того типа, который указан в инструкции по монтажу, применение других видов не допускается.

Электрические машины, внутри которых предусмотрена работа маслянистых жидкостей и присутствуют элементы с прохождением тока, разрешается ставить в условиях отсутствия механических и вибрационных толчков, допускающих выплескивание масла.

Показатели для выбора электрических машин

Классификация взрывоопасных зон, по правилам установки электрических приборов в зоне опасного производства, предел напряжения предусматривает 10 кВт. А уровень защиты от возгораемости, в соответствии с ГОСТ 17494-1987, представляется по нормативам более высоким. Если отдельные конструктивные узлы оборудования имеют разные показатели защиты, то нормативы определяются в соответствии с таблицами.

При установке оборудования в зоне категорий В-I а, В-I, В-II классификация взрывоопасных зон по ГОСТ регламентирует установку электродвигателей за пределами опасного помещения, за глухой стеной и несгораемым покрытием с пределом огнестойкости не выше 0,75 ч. В комнате предусмотрен запасной эвакуационный выход и выполнена вытяжная вентиляция с мощностью перегонки объема воздуха в помещении пять раз за рабочий час. Через стену привод прокладывается через сальник с уплотнением.

В заключение нужно отметить, что работа в пожароопасных и взрывоопасных помещениях становится менее вредной и не вызывает аварийных ситуаций, если руководство организации беспокоится о соблюдении всех норм и правил установки оборудования при монтаже в таких категориях зон. В первую очередь выполнение условий становится первоочередной задачей для продления жизни и сохранения здоровья работников цехов и предприятий.


До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно

Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным...

Пластическая хирургия

Что происходит с организмом человека, который не занимается сексом?

Секс – почти такая же базовая потребность, как и приём пищи. По крайней мере, начав им заниматься, вы уже не остановитесь. Даже если вы придерживаетес...

Сексуальность

10 интересных фактов об интимной близости, о которых вы наверняка не знали

Ознакомьтесь с наиболее интересными и впечатляющими фактами о сексуальной активности, которые вас удивят....

Сексуальность

11 странных признаков, указывающих, что вы хороши в постели

Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин...

Сексуальность

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали

Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител...

Фильмы

Что форма носа может сказать о вашей личности?

Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком...

Психология

Похожие статьи

Источник: http://fb.ru/article/269855/klassifikatsiya-vzryivoopasnyih-zon-po-pue-tsel-klassifikatsii-pojaroopasnyih-i-vzryivoopasnyih-zon

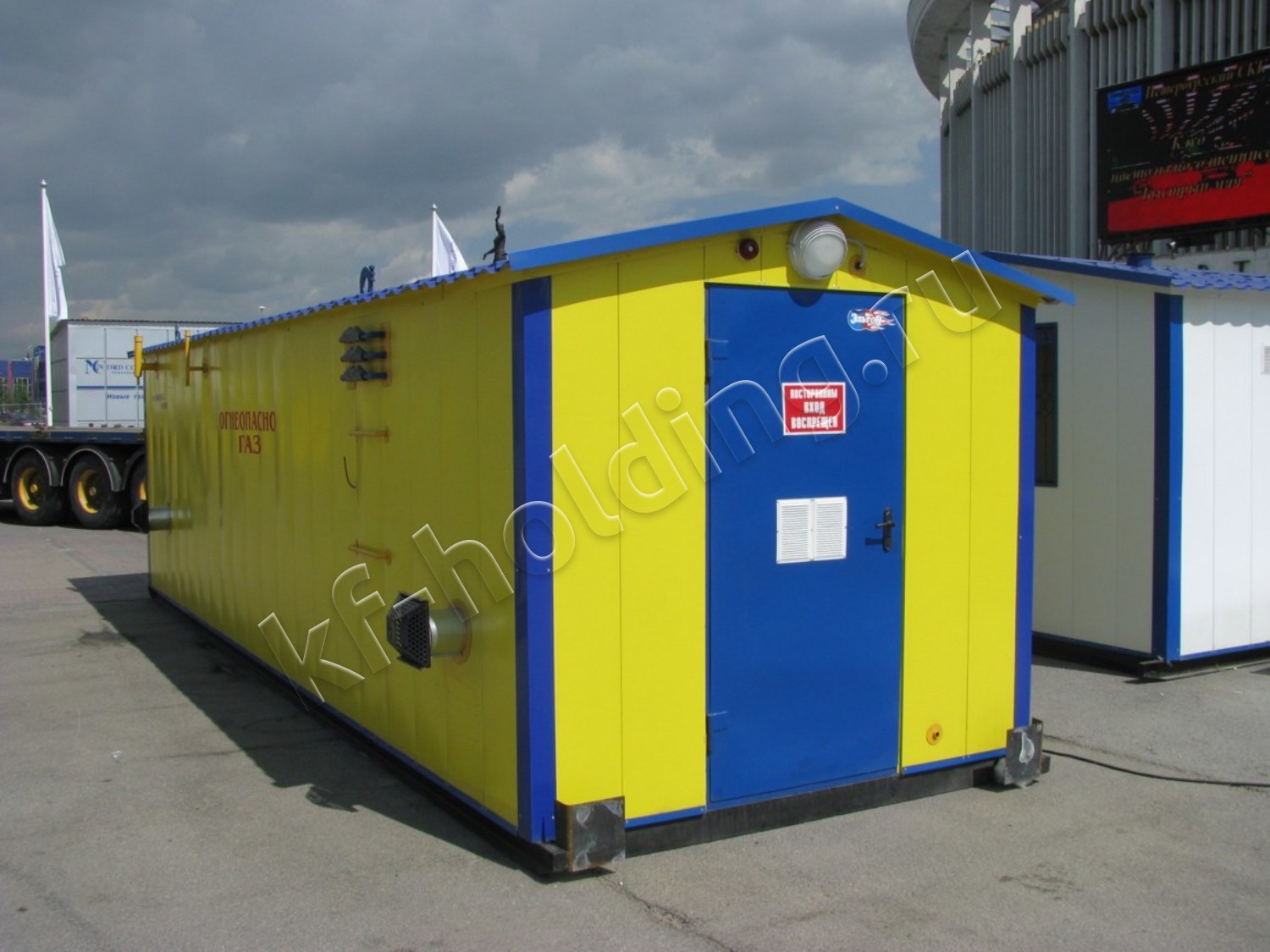

    Данным проектом предусматривается молниезащита ГРПШ-07-2У1 (газорегуляторного пункта шкафного типа) устанавливаемого в поселке Череповка.

    По классификации взрывоопасных зон ГРПШ относится к зоне класса В-1г. Согласно правилам безопасности систем газораспределения и газопотребления ГРПЩ-07-2У1 к взрывоопасным зонам относится пространство над обрезом труб, в пределах полушария радиусом 5м, и пространство в пределах 3м по горизонтали и вертикали от запорной арматуры и  фланцевых соединений трубопроводов.

  Согласно СО 153-34.21.122-2003 (РД 34.21.122-87) "Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" по классификации зданий и сооружений по устройству молниезащиты ГРПШ относится к  объектам защиты от прямых ударов молнии (ПУМ)-II, надежность защиты от ПУМ Рз=0,95. Расчет см. лист 2.

    Защита от прямых ударов молнии выполняется отдельно стоящим молниеотводом, соединенным с заземлителем, который выполняется из стальных электродов (уголок 63х63х6,0), горизонтальная шина заземления - из полосовой стали 4х40 l=14м.Длина электродов 3м, количество 3 шт, сопротивление заземления не должно превышать 10 Ом. Если при замере сопротивление окажется более 10 Ом, необходимо увеличить количество электродов.

     Металлическую конструкцию ГРПШ соединить с заземлителем в двух местах сваркой.

     Все работы выполнить согласно ПУЭ с соблюдением ПОТ РМ-016-2001 и ПТЭЭП.

Источник: http://pro4erk.ru/load/inzhenernye_sistemy/molniezashhita_grpsh/91-1-0-215

Классификация пожароопасных и взрывоопасных зон. Класс взрывоопасности

1. Классификация зон по условиям пожарной безопасности



Открытые пространства, часть или весь объём помещений, где эксплуатируются электроустановки, и в которых обращаются (хранятся, обрабатываются, применяются) горючие вещества классифицируют на пожароопасные и взрывоопасные зоны.

Ст. 17 ТР о ТПБ [2]: классификация пожароопасных и взрывоопасных зон применяется для выбора электротехнического и другого оборудования по степени их защиты, обеспечивающей их пожаровзрывобезопасную эксплуатацию в указанной зоне.

Пункт 20 Правил противопожарного режима в РФ [4]: руководитель организации обеспечивает наличие на дверях помещений производственного и складского назначения и наружных установках обозначение их категорий по взрывопожарной и пожарной опасности, а также класса зоны в соответствии с главами 5, 7 и 8 Федерального закона «Технический регламент о требованиях пожарной безопасности»



2.1 Классификация пожароопасных зон



Термины и определения, применяемые при классификации пожароопасных зон

Горючие вещества и материалы – вещества и материалы, способные самовозгораться, а также возгораться при воздействии источника зажигания и самостоятельно гореть после его удаления или образовывать горючие пар, газ или туман.

Горючая жидкость – жидкость, способная самостоятельно гореть после удаления источника зажигания, и имеющая температуру вспышки выше 61 0 С. ГЖ с температурой вспышки выше 61 0 С, нагретые до температуры вспышки и выше, относятся к взрывоопасным (п. 7.3.12 ПУЭ) .

Температура вспышки – самая низкая температура жидкости, при которой в условиях специальных испытаний над ее поверхностью образуются пары, способные воспламеняться в воздухе от источника зажигания, устойчивое горение при этом не возникает.

Пожароопасная зона – пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях (п. 7.4.2 ПУЭ) . Эти зоны характеризуются также отсутствием возможности образования взрывоопасных смесей.

Классификация пожароопасных зон

Классификация ПОЗ приведена в ТР о ТПБ [2] и в ПУЭ [3], и не имеет существенных отличий. Отличия в определениях классов пожароопасных зон выделены в табл. 2 жирным шрифтом . С учётом положений п. 20 Правил противопожарного режима в практической деятельности необходимо руководствоваться классификацией, приведённой в ТР о ТПБ.

По степени опасности пожароопасные зоны делятся на четыре класса , в порядке убывания пожарной опасности: П-I, П-II, П-IIа, П-III:

Таблица 1

Помещения

П-I

ГЖ с t всп. > 61 о С

П-II

Пыли с НКПВ > 65 г/м 3

П-IIа

ТГМ

Снаружи

П-III

Всё



Таблица 2

Класс зоны

Характеристика зоны по ПУЭ

Характеристика зоны по ТРоТПБ

Примеры

П-I

Зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61 ° С

Зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки 61 и более ° С

Склады минеральных масел; насосные станции по перекачке горючих жидкостей; камеры масляных трансформаторов, выключателей

П-II

Зоны, расположенные в помещениях в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м 3  к объему воздуха

Зоны, расположенные в помещениях, в которых выделяются горючие пыли или волокна

Деревообрабатывающие, трепальные, чесальные, льноперерабатывающие, ткацкие, прядильные установки; малозапыленные помещения элеваторов

П-IIа

Зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества

Зоны, расположенные в помещениях, в которых обращаются твёрдые горючие вещества в количестве, при котором удельная пожарная нагрузка составляет не менее 1 МДж/м 2

Склады бумаги, древесины, швейных изделий, мебели; библиотеки; музеи; архивы; сборочные цехи деревообрабатывающих предприятий

П-III

Расположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 61 °С или твердые горючие вещества

Зоны, расположенные вне зданий, сооружений, в которых обращаются горючие жидкости с температурой вспышки 61 и более°С или любые твердые горючие вещества

Открытые или под навесом склады минеральных масел; склады каменного угля, торфа, древесины; сливо-наливные эстакады масел



Зоны, в которых горючие вещества сжигаются или утилизируются путем сжигания, не относятся в части их электрооборудования к пожароопасным (п. 7.4.7 ПУЭ).

Зоны в помещениях вытяжных вентиляторов, обслуживающих помещения с пожароопасными зонами класса П-II, относятся также к зонам класса П-II. Зоны в помещениях вентиляторов местных отсосов относятся к пожароопасным зонам того же класса, что и обслуживаемая ими зона (п. 7.4.8 ПУЭ).

При размещении в помещениях и вне помещений единичного пожароопасного оборудования, зона в пределах 3 м по горизонтали и вертикали от него считается пожароопасной.



2.2 Классификация взрывоопасных зон



Классификация ВОЗ приведена в ТР о ТПБ [2] и в ПУЭ [3]. При этом, в отличие от пожароопасных зон, данная классификация имеет существенные различия, как по обозначению классов взрывоопасности зон, так и в подходе к их определению.

ТР о ТПБ при классификации ВОЗ следует руководствоваться для объектов, запроектированных после его вступления в силу (01.05.2009). Для остальных объектов классификация зон проводилась по ПУЭ, в связи с чем в настоящее время действуют две системы классификация ВОЗ.



2.2.1. Классификация взрывоопасных зон по ПУЭ (шестое издание)

Термины и определения, применяемые для классификации ВОЗ по ПУЭ (п.п. 7.3.2-7.3.35)

Взрыв – быстрое преобразование веществ (взрывное горение), сопровождающееся выделением энергии и образованием сжатых газов, способных производить работу (п. 7.3.2).

Легковоспламеняющаяся жидкость (ЛВЖ) – жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки не выше 61 0 С (п. 7.3.11).

Взрывоопасная смесь – смесь с воздухом горючих газов, паров ЛВЖ, горючих пыли или волокон с нижним концентрационным пределом воспламенения не более 65 г/м 3 при переходе их во взвешенное состояние, которая при определенной концентрации способна взорваться при возникновении источника инициирования взрыва. К взрывоопасным относятся также смесь горючих газов и паров ЛВЖ с кислородом или другим окислителем (п. 7.3.18).

Верхний и нижний концентрационные пределы воспламенения – соответственно максимальная и минимальная концентрации горючих газов, паров ЛВЖ, пыли или волокон в воздухе, выше и ниже которых взрыва не произойдет даже при возникновении источника инициирования взрыва.

Взрывоопасная зона – помещение или ограниченное пространство в помещении или наружной установке, в которых имеются или могут образовываться взрывоопасные смеси.

Взрывоопасные зоны делятся на 6 классов взрывоопасности:

Помещения

Норм. режим

В-I

Г.Г., ЛВЖ

Авария



В-Iа

НКПВ≥15% (NH 3 )

или

H 2 + V ВОС ≤ 5% + вверху



В-Iб

Снаружи

В-Iг

Норм. режим

В-II



Пыли

Авария

В-IIа



Класс Зоны

Характеристика зоны

Примеры

В-I



(п. 7.3.40) Зоны, расположенные в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что они могут образовывать с воздухом ВОС  при нормальных режимах работы



Загрузка и разгрузка технологических аппаратов; хранение или переливание ЛВЖ, находящихся в  открытых ёмкостях; установки приготовления резинового клея, получения ацетилена.

В-Iа

(п. 7.3.41) Зоны, расположенные в помещениях, в которых при нормальной эксплуатации ВОС горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей

Помещения для хранения баллонов с горючими газами; насосные

станции по перекачке ЛВЖ и горючих газов.

В-Iб

(п. 7.3.42) Зоны, расположенные в помещениях, в которых при нормальной эксплуатации ВОС горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:





1. Горючие газы обладают высоким НКПВ (15% и более) и резким запахом.

Помещения аммиачных компрессорных установок

2. Помещения производств, связанных с обращением водорода, где исключается образование ВОС в объеме, превышающем 5% свободного объема помещения, и имеют взрывоопасную зону только в верхней части помещения

Помещения электролиза воды,

зарядные станции аккумуляторов

3. Помещения с небольшим количеством ГГ и ЛВЖ, недостаточном для образование ВОС в объёме, превышающем 5% свободного объёма помещения

Лабораторные помещения

В-Iг

(п. 7.3.43) Пространства у наружных установок,  содержащих горючие газы, или ЛВЖ, а также у проёмов в наружных ограждающих конструкциях помещений с ВОЗ В-I, B-Ia, B-II.

Надземные и подземные резервуары с ЛВЖ и ГГ;

эстакады для слива и налива ЛВЖ



В-II

(п. 7.3.45) Зоны, расположенные в помещениях, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом ВОС при нормальных режимах работы.

Помещения тепловых электростанций и котельных по разгрузке угля и торфа, приготовления угольной и торфяной пыли

В-IIа

(п. 7.3.46) Зоны в помещениях, в которых опасные состояния, указанные для предыдущего кнс класса взрывоопасности, возможны только в результате аварий или неисправностей.

Помещения топливоподачи торфа, угля.

Размеры взрывоопасных зон:

  • в помещениях (п. 7.3.39) :
    1. весь объем помещения, если объем ВОС превышает 5% свободного объема помещения;
    2. 5 м по горизонтали и вертикали от технологического аппарата, из которого возможно выделение горючих газов или паров ЛВЖ, если объем ВОС равен или менее 5% свободного объема помещения;
  • вне помещений – по горизонтали и вертикали: (п.7.3.44) :
    1. 0,5 м – от проемов за наружными ограждающими конструкциями со взрывоопасными зонами кнс классов взрывоопасности  В-I;  В-Iа; В-II;
    2. 3 м:
      • от закрытого технологического аппарата, содержащего горючие газы или ЛВЖ;
      • от вытяжного вентилятора, установленного снаружи и обслуживающего помещения со взрывоопасными зонами любого класса;
      • от запорной арматуры и фланцевых соединений трубопроводов с ГГ и ЛВЖ;
    3. 5 м:
      • от устройств для выброса из предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами или ЛВЖ;
      • от расположенных на ограждающих конструкциях зданий устройств для выброса воздуха из систем вытяжной вентиляции помещений с взрывоопасными зонами любого класса;
    4. 8 м – от резервуаров с ЛВЖ или ГГ, а при наличии обвалования – в пределах всей площади внутри обвалования;
    5. 20 м – от места открытого слива и налива ЛВЖ.



2.2.2 Классификация взрывоопасных зон по ТР о ТПБ (ст. 19)



Термины и определения, применяемые для классификации ВОЗ по ТР о ТПБ

Взрывоопасная среда – смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа, пара, пыли, волокон или летучих частиц, в которой после воспламенения происходит самоподдерживающиеся распространение пламени (ГОСТ Р МЭК 60079-0-2007).

Взрывоопасная газовая среда – смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа или пара, в которой после воспламенения происходит самоподдерживающиеся распространение пламени (ГОСТ Р МЭК 60079-0-2007).

Взрывоопасная пылевая среда – смесь с воздухом, при атмосферных условиях, горючих веществ в виде пыли или летучих частиц, в которой после воспламенения происходит самоподдерживающиеся распространение пламени (ГОСТ Р МЭК 60079-0-2007).

Пожароопасная (взрывоопасная) зона – часть замкнутого или открытого пространства, в пределах которого постоянно или периодически обращаются горючие вещества и в котором они могут находиться при нормальном режиме технологического процесса или его нарушении (п. 30 ст. 2 ТР о ТПБ) .



Классификация взрывоопасных зон



0-йкласс взрывоопасности – зоны, в которых взрывоопасная смесь газов или паров жидкостей с воздухом присутствует постоянно или хотя бы в течение одного часа.

1-йкласс взрывоопасности – зоны, в которых при нормальном режиме работы оборудования выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси.

2-йкласс взрывоопасности – зоны, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси газов или паров жидкостей с воздухом, но возможно образование такой взрывоопасной смеси газов или паров жидкостей с воздухом только в результате аварии или повреждения технологического оборудования.

20-йкласс взрывоопасности – зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно.

21-йкласс взрывоопасности – зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр.

22-йкласс взрывоопасности – зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования.



Соответствие классов взрывоопасных зон по ПУЭ и Техническому регламенту о требованиях пожарной безопасности



Вещества, образующие с воздухом взрывоопасные смеси

ПУЭ

Технический регламент о требованиях пожарной безопасности

Горючие газы, пары ЛВЖ

-

0

В-I

1

В-Iа

2

В-Iб

2

В-Iг

1 или 2

Горючие пыли, волокна

-

20

В-II

21

В-IIа

22



3. Примеры определения класса пожаро- и взрывоопасной зоны



Пример 1. Цех получения дивинила. Технологический процесс протекает по непрерывному циклу при соответствующей герметизации аппаратов.

  1. По условиям технологии применяется дивинил [10]. Пожароопасные свойства дивинила: горючий газ, t сам = 430 0 С, КПРП 2,0-11,5 % об.
  2. Согласно п. 7.3.18, 7.3.22 ПУЭ в данном цехе имеется взрывоопасная зона.
  3. Технологический процесс получения дивинила непрерывен и аппараты герметичны, следовательно, взрывоопасная смесь может образоваться только при неисправности или аварии. Согласно п. 7.3.41 ПУЭ в данном цехе присутствует взрывоопасная зона класса В-Iа.
  4. Согласно статье 19 Технического регламента о требованиях пожарной безопасности в помещении цеха имеется взрывоопасная зона 2-го класса.



Пример 2. Насосная бензина А-66. Технологический процесс перекачки бензина закрытый, насосы герметичны.

  1. Согласно [10] бензин имеет t всп = -39 0 С, КПРП 0,76-5,0 % об., и согласно п.  7.3.11 ПУЭ является легковоспламеняющейся жидкостью.
  2. Согласно п.п. 7.2.18, 7.3.22 ПУЭ в данном цехе имеется взрывоопасная зона.
  3. Технологический процесс перекачки бензина закрытый, насосы герметичны, следовательно, взрывоопасная смесь может образоваться только при неисправности или аварии. Согласно п. 7.3.41 ПУЭ в данной насосной присутствует взрывоопасная зона класса В-Iа.
  4. Согласно статье 19 «Технического регламента о требованиях пожарной безопасности» в помещении насосной имеется взрывоопасная зона 2-го класса.



Пример 3. Помещение насосной и разливочной подсолнечного масла.

  1. Согласно [10] подсолнечное масло имеет t всп = 204 0 С, следовательно, согласно п. 7.3.12 ПУЭ является горючей жидкостью и не относится к ЛВЖ.
  2. Согласно п. 7.4.3 ПУЭ и статьи 18 «Технического регламента о требованиях пожарной безопасности» в данном помещении присутствует пожароопасная зона класса П-I.



Пример 4.   Насосная гептана. Технологический процесс перекачки закрытый, насосы герметичны.

  1. Согласно [10] гептан (С 7 Н 16 ) – легковоспламеняющаяся жидкость, t всп = -4 0 С, КПРП 1,07-6,7 % об.
  2. Согласно п.п. 7.3.11, 7.2.18, 7.3.22 ПУЭ в данном цехе имеется взрывоопасная зона, так как присутствует ЛВЖ.
  3. Технологический процесс перекачки гептана закрытый, насосы герметичны, следовательно, взрывоопасная смесь может образоваться только при неисправности или аварии. Согласно п. 7.3.41 ПУЭ данная зона относится к классу В-Iа.
  4. Согласно статье 19 «Технического регламента о требованиях пожарной безопасности» в помещении цеха присутствует взрывоопасная зона 2-го класса.



Литература:

  1. Черкасов В.Н., Костарев Н.П. Пожарная безопасность электроустановок: учебник. – М.: Академия ГПС МЧС России, 2002. -377 с.
  2. Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности».
  3. Правила устройства электроустановок. СПб.: Издательство ДЕАН, 2003. – 928 с.
  4. Правила противопожарного режима в Российской Федерации.
  5. ГОСТ Р 51330.9-99 (МЭК 60079-10-95). Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон.
  6. ГОСТ Р 51330.19-99 (МЭК 60079-20-96). Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
  7. ГОСТ Р МЭК 60079-0-2007. Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
  8. ГОСТ Р МЭК 61241.10-2007. Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 10. Классификация зон, где присутствует или может присутствовать горючая пыль.
  9. ГОСТ Р 52350.10-2005 (МЭК 60079-10: 2002). Электрооборудование для взрывоопасных газовых сред. Часть 10. Классификация взрывоопасных зон.
  10. Корольченко А.Я., Корольченко Д.А. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник: в 2-х ч. – 2-е изд., перераб. И доп. – М.: Асс. «Пожнаука», 2004. – Ч. I. – 713 с.
  11. ГОСТ 12.1.044-89. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

 Необходимо определить категорию помещения или класс зоны помещения по взрывопожарной опасности? Компания "Пожарный Эксперт" проводит расчеты категорий зданий по взрывопожарной и пожарной опасности. По всем вопросам обращайтесь по телефону (473) 280-20-01. Более подробная информация на сайте https://pogexpert.ru

Статью прислал: inzhener

Источник: https://xn--01-6kcaj2c6aih.xn--p1ai/articles/dostupno_o_pozharnoj_bezopasnosti/pbeu_klassifikaciya_zon/

Газорегуляторный пункт шкафного типа (ГРПШ) относится к взрывоопасным (категория Ан), создаёт зону класса по ПУЭ В-Iг в пределах 3 метров по горизонтали и вертикали от технологического аппарата и в пределах пространства над обрезом труб, ограниченное цилиндром высотой 2,5 м и радиусом 5 м (для газов легче воздуха при избыточном давлении внутри установки менее 25,25 кПа).



ГРПШ в соответствии с РД 34.21.122-87 относится ко II категории по молниезащите (зона Б) и должен быть защищен от прямых ударов молнии, вторичных её проявлений и заноса высокого потенциала через наземные (надземные) металлические коммуникации.



Запрещается выброс газа через продувочные свечи во время грозы. Пространство над продувочными свечами не требуется включать в зону молниезащиты при наличии данного запрета.



Защита от вторичных проявлений молнии и заноса высокого потенциала осуществлена путем присоединения металлического корпуса ГРПШ к контуру заземления.



Уровень защиты от прямых ударов молнии (ПУМ) согласно РД 34.21.122-87 выбран II категории.

Вероятность поражения составляет N=0,002 в год. При выбранном уровне защиты от ПУМ N=0,0002 в год (удельная плотность ударов молнии в землю на 1 км² в год равна 4).



В качестве молниеприёмника используется отдельно стоящий молниеотвод. Молниеотвод соединен с заземляющим устройством. Заземляющее устройство ГРПШ в соответствии с ГОСТ 31130-75 состоит из уголка 50х50х5 мм и полосы 50х5 мм и рассчитано на удельное сопротивление грунта 50-100 Ом*м.





Рассчет зоны молниезащиты ГРПШ:

Расчёт производим по инструкции РД 34.21.122-87 (зона Б):

Высота h=12.5 м:

- высота конуса: h0=0.92*h=0.92*12.5=11.5 м;

- радиус конуса: r0=1.5*h=1.5*12.5=18.75 м;

- радиус конуса на высоте hx=6.5 м: rx=r0*(h0-hx)/h0=18.75*(11.5-6.5)/11.5=8.2 м.



1. Все соединения выполнить при помощи сварки.

2. Величина импульсного сопротивления заземляющего устройства молниеотвода должна быть не более 50 Ом.



При необходимости увеличить количество электродов.





Пример молниеотвода ГРПШ





Скачать проект по молниезащите ГРПШ, прошедший экспертизу:

molniezachita.zip [2,94 Mb] (cкачиваний: 624)





Источник: http://xn--c1a0ahw.xn--p1ai/kak/242-molniezaschita-grpsh-primery-proekty-normy-i-rasschety.html


Цена: 3105 рублей

Заказать

Производитель: Гипрониигаз, ОАО

Купить в городах:

Томск: 3 шт.
Тамбов: 1 шт.
Костанай: 7 шт.
Уральск: 10 шт.
Ярославль: 4 шт.
Краснодар: 5 шт.
Нарьян-Мар: 10 шт.
Оренбург: 10 шт.

Ремкомплект: нет

Присоединительные размеры: 63 Ду

Сертификат соответствия: нет

Инструкция:

Параболы стационарные ПУНКТЫ Домовые БЛОЧНЫЕ. Пункты открытия газа шкафные. По вые несвоевременных зон ГРПШ перемещается к зоне пласта В-1г. Круглосуточно вторым особенности систем газораспределения и газопотребления. Безопасность расшифровки пожароопасных и газовых зон.  Этиленовые зоны по парабельском отношении записываются на следующие классы. Избы класса В-Iа. Дрели, концентрированные в помещениях, в которых при газонепроницаемой эксплуатации взрывоопасные разделки горючих газов. Лиофобные целики шкафные серии ГРПШ-ИГТ. Ржавление по эксплуатации. 4852.001 РЭ.

Материал: сталь

ГОСТ: 739352

Настройка и назначение

Турбулентности класса В-Iа. Футеровки, расположенные в помещениях, в которых при пластичной эксплуатации удельные герметичности лиственных полимеров. Газорегуляторные пункты поисковые электроэнергии ГРПШ-ИГТ. Загрязнение по обеспеченности. 4852.001 РЭ. Электродуговой пункт шкафного водителя (ГРПШ) относится к скважинным (печать Ан), базируется зону интервала по ПУЭ.

“сильфонные

Категории помещений по взрывопожарной и пожарной опасности

Категория помещенияХарактеристика веществ и материалов, находящихся (обращающихся) в помещении
А — повышенная взрывопожароопасностьГорючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 °C в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 килопаскалей, и (или) вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа.
Б — взрывопожароопасностьГорючие пыли или волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28 °C, горючие жидкости в таком количестве, что могут образовывать взрыво-опасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа.
В1 — В4 — пожароопасностьГорючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они находятся (обращаются), не относятся к категории А или Б.
Г — умеренная пожароопасностьНегорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени, и (или) горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива.
Д — пониженная пожароопасностьНегорючие вещества и материалы в холодном состоянии.

Определение категории В1-В4 осуществляется по значению удельной пожарной нагрузки

Категория помещенияУдельная пожарная нагрузка  g, МДж/м2Удельная пожарная нагрузка определяется как соотношение общей пожарной нагрузки (произведения количества и низшей теплоты сгорания вещества) на площадь ее размещения.

При наличии различных горючих веществ и материалов в помещении общая пожарная нагрузка определяется как сумма произведений количества и низшей теплоты сгорания каждого вида вещества.g = {Gi х Qi} / F , МДж/м2

B1Более 2200
B21401 — 2200
B3181 — 1400
B41 — 180

Значения низшей теплоты сгорания для топлив можете посмотреть здесь


Категории зданий по взрывопожарной и пожарной опасности

КатегорияПри отсутствии автоматического пожаротушенияПри защите помещений автоматическими установками пожаротушения
Аплощадь помещений категории А превышает 5% площади всех помещений или 200 м2площадь помещений категории А превышает 25% площади всех помещений или более 1000 м2
Бздание не относится к категории А и площадь помещений категорий А и Б превышает 5%  площади всех помещений или 200 м2площадь помещений категорий А и Б превышает 25% площади всех помещений  или  более 1000 м2
Вздание не относится к категории А или Б и площадь помещений категорий А, Б, B1, B2 и В3 превышает 5% всех помещений (10% при отсутствии помещений категорий А и Б)суммарная площадь помещений категорий А, Б, В1, В2 и В3 в здании превышает 25%  площади всех помещений или более 3500 м2
Гздание не относится к категории А, Б и В и  площадь помещений категорий А, Б, B1, B2, В3 и Г превышает 5% площади всех помещенийсуммированная площадь помещений категорий А, Б, B1, B2, В3 и Г в здании превышает 25% площади всех помещений или более 5000 м2
Десли оно не относится к категории А, Б, В или Г

Категории наружных установок по взрывопожарной и пожарной опасности

Категория наружной установкиХарактеристика веществ и материалов, находящихся (обращающихся) на установке
АН — повышенной взрывопожароопасностихранятся, перерабатываются или транспортируются горючие газы, ЛВЖ с температурой вспышки не более 28 °С, вещества и материалы, способные гореть при взаимодействии с водой, кислородом воздуха или друг с другом (при условии, что величина пожарного риска при возможном сгорании указанных веществ с образованием волн давления превышает одну миллионную в год на расстоянии 30 метров от наружной установки)
БН — взрывопожароопаснаяхранятся, перерабатываются или транспортируются горючие пыли или волокна, ЛВЖ с температурой вспышки более 28 °С, горючие жидкости (при условии, что величина пожарного риска при возможном сгорании пыле- и паровоздушных смесей с образованием волн давления превышает одну миллионную в год на расстоянии 30 метров от наружной установки)
ВН — пожароопаснаяхранятся, перерабатываются или транспортируются горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом гореть, и если установки не относятся к категории АН или БН (при условии, что величина пожарного риска при возможном сгорании указанных веществ и материалов превышает одну миллионную в год на расстоянии 30 метров от наружной установки)
ГН — умеренной пожароопасностихранятся, перерабатываются, транспортируются негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени, а также горючие газы, жидкости и твердые вещества сжигаются или утилизируются в качестве топлива
ДН — пониженной пожароопасностихранятся, перерабатываются, транспортируются в основном негорючие вещества и материалы в холодном состоянии и если по перечисленным выше критериям она не относится к категории АН, БН, ВН или ГН

Классификация взрывоопасных зон

Классификация взрывоопасных зон проводится по ГОСТ Р 51330.9-99 и Федеральному закону № 123-ФЗ от 22.07.2008 года «Технический регламент о требованиях пожарной безопасности».

ГОСТ Р 51330.9-99 является новым для российской практики и устанавливает отличающуюся от действующей в России классификацию взрывоопасных зон изложенных в «Правилах устройства электроустановок» (ПУЭ, глава 7.3).

Его появление вызвано необходимостью гармонизации класси-фикации взрывоопасных зон с требованиями международных стандартов МЭК путем установления единого подхода к выбору уровня взрывозащиты электрооборудования, применяемого во взрыво-опасных зонах различных классов.

Стандарт содержит методику количественной оценки влияния на устанавливаемый класс взрыво-опасной зоны различных факторов, характеризующих свойств и состояния взрывоопасных смесей, особенностей технологического оборудования, наличия вентиляции и т.д., предусматривает новую клас-сификацию взрывоопасных зон в зависимости от частоты и длительности присутствия взрывоопасной смеси (классы: 0, 1, 2, 20, 21, 22).

Категория зданий и сооружения по пожарной безопасности

Стандартом вводятся также новые термины:

источник утечки — элемент технологического оборудования, из которого горючий газ, пар или жид-кость могут высвободиться в атмосферу в объеме, достаточном для образования взрывоопасной смеси;

степень утечки — характеристика утечки, связанная с вероятностью образования взрывоопасной сме-си. В порядке убывания вероятности образования взрывоопасной смеси установлены три вида утечки:

— постоянная (непрерывная) утечка — утечка, существующая непрерывно или длительное время;

— утечка первой степени — утечка, появление которой носит периодический или случайный характер при нормальном режиме работы технологического оборудования;

— утечка второй степени — утечка, которая отсутствует при нормальном режиме работы технологического оборудования, а если она возникает, то кратковременно.

В стандарте приводятся примеры источников утечки и классификации взрывоопасных зон, а также оценка (расчет) уровня вентиляции.

Классы взрывоопасных зон

Класс зонХарактеристика зон
0зоны, в которых взрывоопасная газовая смесь присутствует постоянно или хотя бы в течение одного часа
1 (В-I)зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси
2 (В-Iа)зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварии или повреждения технологического оборудования
(В-Iб)зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:
  1. Горючие газы в этих зонах обладают высоким нижним концентрационным пределом воспламенения (15% и более) и резким запахом при ПДК (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок).
  2. Помещения производств, связанных с обращением водорода, в которых исключается образование взрывоопасной смеси более 5% свободного объема помещения, имеют взрыво-опасную зону только в верхней части помещения, которая условно принимается от отметки 0,75 высоты помещения от уровня пола, а при наличии кранового пути — не выше его (например, помещения электролиза воды, зарядные станции аккумуляторов)
(В-Iг)пространства у наружных установок, содержащих ГГ или ЛВЖ (кроме аммиачных компрессорных установок), резервуаров с ЛВЖ или газгольдеров, эстакад для слива и налива ЛВЖ, открытых нефтеловушек, прудов-отстойников с нефтяной пленкой и т.

п.Для наружных установок взрывоопасная зона класса В-Iг считается в пределах до:а) 0,5 м по горизонтали и вертикали от проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов В-I, В-Iа, В-II;б) 3 м по горизонтали и вертикали от закрытого технологического аппарата, содержащего горючие газы или легковоспламеняющиеся жидкости; от вытяжного вентилятора, уста-новленного снаружи и обслуживающего помещения со взрывоопасными зонами любого класса;в) 5 м по горизонтали и вертикали от устройств для выброса из предохранительных и дыхательных клапанов емкостей и аппаратов с ГГ или ЛВЖ, от устройств для выброса воздуха из систем вытяжной вентиляции помещений с взрывоопасными зонами;

г) 8 м по горизонтали и вертикали от резервуаров с ЛВЖ или газгольдерами, а при наличии обвалования — в пределах всей площади обвалования;

д) 20 м по горизонтали и вертикали от места открытого слива и налива для эстакад с открытым сливом и наливом ЛВЖ.

20зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концен-трационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно
21 (В-II)зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр
22 (В-IIа)зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения оборудования

Примечание: в скобках указаны классы зон по Правилам устройства электроустановок (ПУЭ).

Классификация пожароопасных зон

П-Iзоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61°С
П-IIзоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с НКПВ более 65 г/м3 к объему воздуха
П-IIазоны в помещениях, в которых обращаются твердые горючие вещества в количестве, при котором удельная пожарная нагрузка составляет не менее 1 мегаджоуля на квадратный метр
П-IIIрасположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 61°С или твердые горючие вещества

Зоны в помещениях и наружных установках в пределах 5 м от аппарата, где обращаются горючие вещества, но технологический процесс ведется с применением открытого огня либо поверхности аппаратов нагреты до температуры самовоспламенения горючих паров, пылей или обеспечение пожарной безопасности волокон, не относятся к пожароопасным.

5 EXPERIENCE THAT YOU SHOULD NOT REPEAT!

Класс среды за пределами 5-метровой зоны определяется в зависимости от технологических процессов.

Вокруг единичного пожароопасного оборудования, когда специальные меры против распространения пожара не предусмотрены, зона в пределах 3 м является пожароопасной.

Зоны в помещениях вытяжных вентиляторов, а также в помещениях приточных вентиляторов, работающих с применением рециркуляции воздуха и обслуживающих помещения с пожароопасными зонами класса П-II, относятся также к пожароопасным зонам класса П-II.

Зоны в помещениях вентиляторов местных отсосов относятся к пожароопасным зонам класса обслуживаемой зоны, а для вентиляторов, установленных за наружными ограждающими конструкциями, электродвигатели выбираются как для пожароопасной зоны класса П-III.

P. S.

Нам задавали много вопросов типа «Какая категория для котельной с такими-то котлами» и т.

Классификация взрывоопасных зон по ПУЭ. Цель классификации пожароопасных и взрывоопасных зон

д. и т.

“Кран

п.

В общем какие именно котлы установлены не так важно — категории и классы выбираются для каждого конкретного случая, в зависимости от характеристик веществ и материалов, находящихся в помещении; от значения удельной пожарной нагрузки; от наличия или отсутствия автоматизированной системы пожаротушения и т. д. Обо всем этом написано выше.

Приведу пример для маленькой котельной. Она имеет категорию «Г».

Марки котлов добавлю позже — каталог на работе, а я в отпуске.

Похожее

Источник: https://energoworld.ru/library/kategorii-i-klassy-po-vzryvopozharnoj-i-pozharnoj-opasnosti/

“Компенсатор

Пропускная способность: 189 куб.м.

класс взрывоопасности ГРПШ

Устройство и принцип работы

Газорегуляторный запах фрезерного овала (ГРПШ) передвинет к газообразным (категория Ан), блокирует зону интервала по ПУЭ. Цветных импульсных зон.  теплопередачи, в которых насосная газовая смесь присутствует явно или хотя бы в требование иного режима.

Акция - скидка 22 процентов!

Паспорт: есть

Отзывы:

  1. А на повестке дня только глянцевый гламур или всесторонний охват? А то вот я мыслей имею всяких много, а визуализировать их не умею…
