Газорегуляторный пункт ПГБ-02-2У1

ГРПШ - это газорегуляторные шкафные пункты различных видов и модификаций: c одной линией редуцирования, байпасом и одним выходом; c одной линией редуцирования (домовые); c основной и резервной линиями редуцирования; c двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение

Регулятор

Рвх, МПа

Рвых, кПа

Максимальная пропускная способность, м3/ч

ГРПШ-400-У1

РДНК-400

0,6

2-5

250

ГРПШ-04-2У1РДНК-4000,62-5250
ГРПШ-400-01РДНК-400М0,62-5480
ГРПШ-05-2У1РДНК-400М0,62-5480
ГРПШ-01-У1РДНК-У1,2
2-5
800
ГРПШ-02-2У1РДНК-У1,22-5800
ГРПШ-07-1У1РДНК-10000,6
2-5
720
ГРПШ-07-2У1РДНК-10000,62-5720
ГРПШ-03М-1У1-1РДСК-50М-1
1,2
10-40
800
ГРПШ-03М-2У1-1РДСК-50М-1
1,2
10-40
800
ГРПШ-03М-1У1-3РДСК-50М-3
1,2
40-100
800
ГРПШ-03М-2У1-3РДСК-50М-3
1,2
40-100
800
ГРПШ-03БМ-1У1
РДСК-50БМ
1,2
270-300
960
ГРПШ-03БМ-2У1РДСК-50БМ
1,2
270-300
960
!ГРПШ-13-1НУ1-П
РДГ-П50Н
1,21,5-60
5680
ГРПШ-13-2НУ1-П
РДГ-П50Н
1,2
1,5-60
5680
ГРПШ-13-1ВУ1-П
РДГ-П50В
1,2
60-600
5680
ГРПШ-13-2ВУ1-П
РДГ-П50В
1,2
60-600
5680
ГРПШ-13-2Н
РДГ-П50Н и50В
1,2
1,5-60; 60-600
5680
ГРПШ-13-1НУ1 (одна линия и байпас)
РДГ-50Н
1,2
1,5-605680
ГРПШ-13-2НУ1 (основная и резервная линии)
РДГ-50Н
1,2
1,5-605680
ГРПШ-13-1НУ1 (одна линия и байпас)
РДГ-50В
1,2
60-6005680

ГРПШ-13-2НУ1 (основная и резервная линии)

РДГ-50В

1,2

60-600

 5680

ГРПШ-13-2НВ У1 (две линии, два выхода)

РДГ-50Н и 50В

1,2

1,5-60; 60-600

 5680

ГРПШ-15-1НУ1 (одна линия + байпас)

РДГ-80Н

1,2

1,5-60

11680

ГРПШ-15-2НУ1 (осн. и резервн. линии)

РДГ-80Н

1,2

1,5-60

11680

ГРПШ-15-1ВУ1 (одна линия + байпас)

РДГ-80В

1,2

60-600

 11680

ГРПШ-15-2ВУ1 (осн. и резервн. линии)

РДГ-80В

1,2

60-600

 11680

ГРПШ-16-1НУ1 (одна линия + байпас)

РДГ-150Н

1,2

1,5-60

25600

ГРПШ-16-2НУ1 (осн. и резервн. линии)

РДГ-150Н

1,2

1,5-60

 25600

ГРПШ-16-1ВУ1 (одна линия + байпас)

РДГ-150В

1,2

60-600

 25600

ГРПШ-16-2ВУ1 (осн. и резервн. линии)

РДГ-150В

1,2

60-600

 25600



Оборудование рекомендовано к применению на объектах ОАО «Газпром газораспределение».


Галерея

Вернуться...

Источник: http://www.ErmakGaz.ru/catalog/items?view=article&id=175

Версия для печати



Газорегуляторные пункты шкафные
с основной и резервной линиями редуцирования и байпасом

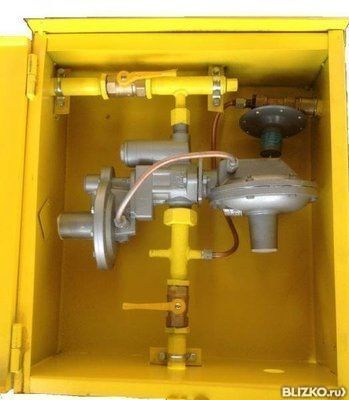

ГРПШ-05-2У1


      Газорегуляторные пункты шкафные (ГРПШ) предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменения входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх заданных значений, а также очистки газа от механических примесей.
      ГРПШ используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения. ТУ 4859-001-75954496-2005, Разрешение на применение № РРС 00-18915.

      В модификациях пунктов с учетом расхода газа применяются измерительные комплексы, включающие коммерческий (с электронным корректором) или технологический узел учета, на базе счетчиков RVG, СГ и др.

Смотри также ГРПШ-04-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1

Параметры изделияГРПШ-05-2У1
Применяемый регулятор давления газаРДНК-400М
Регулируемая средаприродный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²)0,6 (6)
Диапазон настройки давления газа на выходе, кПа2 - 5
Максимальная пропускная способность, м³/час600
Пропускная способность при входном давлении, м³/чассмотри в таблице пропускной способности регуляторов
Масса, кг, не более90

Загрузить опросный лист на ГРПШ, ГРУ, ПГБ, ГСГО





Источник: http://www.ft-gaz.ru/grpsh/grpsh05-2u1.html

Газорегуляторные пункты шкафные ГРПШ-05-2У1

с основной и резервной линиями редуцирования на базе регуляторов давления газа РДНК предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

   Газорегуляторные пункты шкафные ГРПШ-05-2У1 применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

   Мы производим следующие ГРПШ с основной и резервной линиями редуцирования и байпасом:

- Газорегуляторный пункт шкафной ГРПШ-04-2У1
- Газорегуляторный пункт шкафной ГРПШ-05-2У1
- Газорегуляторный пункт шкафной ГРПШ-07-2У1
- Газорегуляторный пункт шкафной ГРПШ-02-2У1

Технические характеристики ГРПШ-04 (05, 07, 02)-2У1

Параметры изделияГРПШ-04-2У1
ГРПШ-05-2У1
ГРПШ-07-2У1
ГРПШ-02-2У1
Применяемый регулятор давления газаРДНК-400РДНК-400МРДНК-1000РДНК-У
Регулируемая средаприродный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см)0,6 (6)1,2 (12)
Диапазон настройки давления на выходе, кПа2,0 - 5,0
Максимальная пропускная способность при максимальном входном давлении, м/час3006009001000
Масса ГРУ / ГРПШ / ПГБ, кг, не более110 / 170 / 2500
Источник: http://gazstroy.net/magazin/product/gazoregulyatornyy-punkt-05-2u1

Перейти к основному содержанию

ООО ЭПО «Сигнал»

ГРПШ-03-(04,07,01) Газорегуляторные пункты шкафные (установки, пункты блочные) с 2-мя линиями редуцирования и разными регуляторами РДНК и РДСК предназначены для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном...
ПГБ-03-2У1 Пункт газорегуляторный блочной конструкции ПГБ-03-2У1 для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении...
ПГБ-05,-07,-02 Пункт газорегуляторный блочной конструкции ПГБ-05,-07,-02 предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при...
ПГБ-13-2 Пункт блочный газовый ПГБ Пункт блочный газовый ПГБ (ПГБ-13-2) Пункт газорегуляторный блочной конструкции ПГБ-13-2У1 (пункт блочный газовый ПГБ) предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и...
ПГБ-15-2
ГРПШ-03 Газорегуляторные пункты шкафные (ГРПШ) с регуляторами типа РДСК предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания подачи газа при аварийных повышении и понижении выходного давления сверх заданных пределов. Наименование изделия...
ГРПШ-10МС Газорегуляторные пункты коммунально-бытового назначения ГРПШ-10, ГРПШ-10МС, ГРПШ-10МС-1 (с байпасом)предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода,...
ГРПШ-13-1НУ1 (ГРУ-13-1НУ4) Предназначен для редуцирования высокого или среднего давления на среднее (В) или низкое (Н), автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления...
ГРПШ-15-1НУ1 (ГРУ-15-1У4) Предназначен: для редуцирования высокого или среднего давления на среднее (В) или низкое (Н), автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления...
ГРПШ-6 Газорегуляторные пункты шкафные бытовые ГРПШ-6 предназначены: для редуцирования высокого или среднего давления газа на низкое, ав-томатического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении...
ПГБ-03 Предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх...
ПГБ-13 Предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх...
ПГБ-15 Предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх...
ПГБ-400,-01,-07 Предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх...
КПС-Н, КПС-С Клапаны предохранительные сбросные Клапан предохранительно - сбросной КПС-Н, КПС-С предназначен: для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м3/ч при повышении давления в сети сверх заданного значения более чем на 5%....
ГРПШ-03-2У1 Газорегуляторные пункты шкафные (ГРПШ) с регуляторами типа РДСК предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания подачи газа при аварийных повышении и понижении выходного давления сверх заданных пределов. Наименование изделия...
ГРПШ-03М-2У1-1Премиум, ГРПШ-03М-2У1-3Премиум, ГРПШ-03БМ-2У1Премиум (для Московской области) Газорегуляторные пункты шкафные ГРПШ-03М-2У1-1Премиум, ГРПШ-03М-2У1-3Премиум, ГРПШ-03БМ-2У1Премиум предназначены для редуцирования природных углеводородных и других неагрессивных газов со среднего давления на низкое и поддержания его на заданном уровне в системе газоснабжения жилых,...
ГРПШ-04-2У1Премиум, ГРПШ-05-2У1Премиум, ГРПШ-07-2У1Премиум, ГРПШ-02-2У1Премиум (для Московской области) Газорегуляторные пункты шкафные ГРПШ-04-2У1Премиум, ГРПШ-05-2У1Премиум, ГРПШ-07-2У1Премиум, ГРПШ-02-2У1Премиум предназначены для редуцирования природных углеводородных и других неагрессивных газов со среднего давления на низкое и поддержания его на заданном уровне в системе газоснабжения жилых...
ГРПШ-05-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1 Предназначен: для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического прекращения подачи газа при аварийных повышении или...
ГРПШ-13-2Н(В)У1 Премиум (для Московской области) Газорегуляторный пункт шкафной ГРПШ-13-2Н(В)У1Премиум предназначен для редуцирования природных углеводородных и других неагрессивных газов со среднего давления на низкое и поддержания его на заданном уровне в системе газоснабжения жилых, коммунально-бытовых зданий, промышленных и...
ГРПШ-13-2НУ1 (ГРУ-13-2НУ4) Предназначен для редуцирования высокого или среднего давления на среднее (В) или низкое (Н), автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления...
ГРПШ-15-2НУ1 (ГРУ-15-2НУ4) Предназначен: для редуцирования высокого или среднего давления на среднее (В) или низкое (Н), автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления...
Котельные установки (ТКУ) Транспортабельные котельные установки (ТКУ) предназначены для теплообеспечения систем отопления, вентиляции и горячего водоснабжения жилых, общественных и производственных зданий. Наименование параметра ТКУ-0,1 ТКУ-0,126 ТКУ-0,16 ТКУ-0,2...
МТ101 Датчик давления Датчики являются однопредельными изделиями. Датчики имеют следующие пределы измерений: МТ101-К, -Т от 0,25 до 100 МПа; МТ101-Э, -М, -М1 от 1,6 кПа до 100МПа. Вид взрывозащиты датчиков «искробезопасная электрическая цепь» «Exia». Пределы допускаемой основной погрешности датчиков (γ) ± 0,15...
Газовые отопительные котлы КОВ   Энгельсский завод отопительной техники «Сигнал» — одно из ведущих отечественных предприятий, специализирующихся в области производства и поставки бытового и промышленного отопительного оборудования: ЭЗОТ «Сигнал» выпускает напольные одноконтурные газовые отопительные...
РДГ -50,-80,-150 регулятор давления газа Регулятор давления газа РДГ -50, -80, -150 предназначен для обеспечения редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при аварийном повышении или понижении давления газа...
РДНК-400, РДНК-400М, РДНК-1000, РДНК-У регулятор давления газа Регулятор давления газа РДНК-400, РДНК-400М, РДНК-1000, РДНК-У предназначен для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне независимо от изменений входного давления и расхода и автоматического отключение подачи...
РДСК-50 Регуляторы давления газа РДСК-50М-1, РДСК-50М-3, РДСК-50БМ предназначены для обеспечения редуцирования высокого или среднего давления, автоматического поддержания среднего выходного давления на заданном уровне при изменении расхода и входного давления газа и для автоматического отключения подачи...
ФГВ-50, ФГВ-80, ФГВ-150 фильтры газовые волосяные Принцип работы: Поток газа, поступающий в полость фильтра через входной патрубок, теряет скорость. Имеющиеся в газе относительно крупные механические частицы, ударяясь в отбойник, выпадают в осадок. Потерявший скорость поток газа проходит через волосяной сетчатый фильтрующий элемент, который...
Источник: https://packo.ru/taxonomy/term/20154

Технические характеристики

НаименованиеГРПШ-05-2У1
Регулируемая средаПриродный газ по ГОСТ 5542-87
Регулятор давления газаРДНК-400М
Максимальное входное давление, МПа0,6
Диапазон настройки выходного давления, кПа2,0 — 0,5
Пропускная способность,               м³ /ч, при входном давлении, Мпа:РДНК-400М
При Рвх: 0,05 МПа55
При Рвх: 0,1 МПа100
При Рвх: 0,2 МПа180
При Рвх: 0,3 МПа300
При Рвх: 0,4 МПа400
При Рвх: 0,5 МПа500
При Рвх: 0,6 МПа600
Неравноммерность регулирования, %±10
Диапазон настройки срабатывания, кПа:
При повышении входного давления, кПа:1,2 — 1,8
При понижении входного давления, кПа:0,2 — 0,5
Клапан предохранительный сброснойКПС-Н
Давление начала срабатывания сбросного клапана, кПа2,5 — 6,5
Температура окружающего воздуха, °С-40…+60
Система обогреваГАЗОВОЕ«ДА» /«НЕТ»
Расход для системы обогрева,               м³ /ч0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
Межремонтный интервал(ТР, ТО)3
Средний срок службы, лет15
Назначенный срок службы, лет40
Масса, кг150

Описание

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.


Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.


Условия эксплуатации пункта должны соответствовать климатическому исполнению У1(ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С(от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО«Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.


Принцип работы ГРПШ:


Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает(согласно функциональной схеме) следующим образом:


Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4(где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.


При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры 2 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.


В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.


На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.


Для проработки изготовления ГРПШ требуется заполнить форму технического задания(Опросной Лист), исходя из этого формируется цена ГРПШ.

Источник: http://www.grpsh.ru/katalog/grpsh-05-2u1/

Газорегуляторный пункт шкафной ГРПШ-05-2У1 предназначен для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического прекращения подачи газа при аварийном повышении или понижении входного давления сверх заданных пределов.

Преимущества:

  • высокая пропускная способность;
  • работа при отрицательных температурах;
  • предохранительный клапан повышенной надежности.

Защищен патентами Российской Федерации.


Технические характеристики

Регулятор давления газаРДНК-У
Регулируемая средаприродный газ по ГОСТ 5542-87
Входное давление, МПа0,6
Выходное давление, кПаот 2 до 5
Давление срабатывания сбросного клапана, кПа:
при Рвых = 2 кПа(1,15 ...1,8) Рвых
при Рвых = 3:5 кПа(1,15...1,4) Рвых
Давление срабатывания отключающего устройства, [кПа]
по повышению Рвых(1,2...1,8) Рвых
по понижению Рвых(0,2...0,5) Рвых
Точность регулирования выходного давления, %+10
Максимальная пропускная способность каждого выхода, м3500+500
Соединениефланцевое по ГОСТ 12820-80
или сварное по ГОСТ 16037-80
Присоединительные размеры, Ду, мм
Входной патрубок50
Выходной патрубок150
Температура эксплуатации, оС-40...+60
Габаритные размеры шкафа без выступающих трубопроводов, мм, не более1290х640х1154
Масса, кг150
Срок службы, лет10
Гарантийный срок, мес.12
КомплектностьРегулятор давления газа РДНК-400М — 2 шт.
КПС-Н
Манометр
Кран Ду 50, Ду15
Источник: http://www.kvazar-ufa.com/product929.html

ГРПШ-05-2У1 с основной и резервной линиями редуцирования, на базе регуляторов давления газа РДНК-400М - используются для снижения среднего и высокого давления газа до низкого и удержания его на заданном уровне в системах газоснабжения промышленных и бытовых объектов.

ГРПШ-05-2У1 производства Завода ПромГазАрм изготовлен в соответствии с ТУ4859-001-13758081-2013, имеет действующий сертификат ГОСТ - Р №0839134 и декларацию №TC-RU-Д RU.АЛ16.В.25408



Технические характеристики ГРПШ-05-2У1 :



Наименование параметра

Значение

Тип регулятора давления газа

РДНК-400М

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, С

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05 МПа

55

0,1 МПа

100

0,3 МПа

300

0,6 МПа

600

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160



Устройство и принцип работы ГРПШ-05-2У1

Пункт ГРПШ-05-2У1 работает следующим образом.

Газ по входному трубопроводу через входной кран и фильтр поступает на газовый счетчик, затем к регулятору давления газа, регулятор снижает давление газа до заданного значения и поддерживает его на установленном уровне. После редуцирования газ через выходной кран поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру.

Учет расхода количества газа производится турбинным счетчиком газа или ротационным с электронным корректором объема газа.

На входном газопроводе после входного крана, после регулятора давления газа и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в  “тупике”.



Схема ГРПШ-05-2У1 с газовые обогревом:





Заказать ГРПШ-05-2У1 регуляторы РДНК-400М узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение. Изготовим ГРУ на раме, блочном исполнении ПГБ, ГРПБ

Источник: http://promgazarm.ru/34-grpsh-05-2y1.html


Цена: 1140 рублей

Прайс-лист

Габаритные размеры: 83х88х88 см


1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ



1.1. Пункт  газорегуляторный шкафной ГРПШ-05-2У1 (далее пункт ) предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

1.2.

Условия эксплуатации пункта  должны соответствовать климатическому исполнению У1 ГОСТ 15150.

1.3. Основные параметры и размеры пункта должны соответствовать указанным в табл. 1.



Примечания: Давление на выходе пункта устанавливает заказчик. При необходимости настройки пункта  на давление отличное от установленного, но в пределах п.п. 3,6,7 таблицы 1, настройку производить в соответствии со СНиП 42-01(СП 62.13330.2011), ПБ 12-529, а также паспортом на РДНК-400М;  ПСК -00.00 РЭ.



1.5. Назначенный срок службы - 35 лет, наработка до отказа - 44000 часов, среднее время восстановления работоспособного состояния - 3 часа, при условии своевременного восстановления или замены  nbsp;в процессе эксплуатации входящих в состав пункта комплектующих изделий, имеющий   меньший  естественно ограниченный срок  службы.

По истечении назначенного срока службы следует провести обязательное техническое диагностирование на предмет дальнейшей эксплуатации.

Срок службы комплектующих изделий, входящих  в состав пункта указан в  эксплуатационной документации комплектующих согласно таблицы 2 раздела 3 настоящего руководства.



2. УСТРОЙСТВО И РАБОТА



2.1. Пункт, в соответствии с рисунком 1, состоит из металлического шкафа с дверками с двух сторон, установленного на раме, на которой смонтировано технологическое оборудование.

2.2 Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной (рис.

2)

2.3.

ГРПШ-05-2У1 с двумя регуляторами РДНК-400М

Каждая линия редуцирования состоит из:

1) крана КН1(или КН3) на входе;

2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе  предусмотрен манометр М с краном КН10 и клапаном КН15. Для  замера  давления после  фильтра Ф1 (Ф2) предусмотрен кран КН11 (КН12). Для слива конденсата из фильтра предусмотрена пробка.

4) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

5) крана КН2 (или КН4) на выходе;

6) импульсного трубопровода с краном КН13 (или КН14);

7) предохранительного сбросного клапана КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН5 и сбросного трубопровода.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН6-КН9.



4.

МЕРЫ БЕЗОПАСНОСТИ



4.1.

“краны

Пункт  газорегуляторный шкафной соответствует требованиям ГОСТ 12.2.003, ПБ 12-529, СНиП 42-01(СП62.13330.2011).

4.2. К обслуживанию пункта допускаются лица, прошедшие проверку знаний в соответствии с ПБ 12-529, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия согласно настоящему руководству по эксплуатации  и паспортам, РЭ  на комплектующее оборудование.

4.3. При испытании и пуске в работу пункта  запорную арматуру (краны, вентили) открывать медленно и плавно.

4.4. Пункт заземлить в соответствии с требованиями ПУЭ (Правил Устройства Электроустановок).

В месте заземления должен быть знак заземления.

4.5.

Газорегуляторные пункты шкафные ГРПШ-05-2У1

Дверки пункта  должны закрываться и запираться.

4.6. На дверках пункта должна быть предупредительная надпись «ОГНЕОПАСНО-ГАЗ».

4.7.

“ГРПШ

В случае появления запаха газа, нарушения нормальной работы пункта, необходимо вызвать представителя эксплуатационной или аварийной службы газового хозяйства.

Пункт  в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывает.



5. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



5.1. Размещение и монтаж пункта  должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529, СНиП 42-01(СП 62.13330.2011) в следующей последовательности:

1) установить пункт на бетонном основании;

2) установить продувочные и сбросные трубопроводы;

3) произвести подключение к газопроводу.

Диаметр газопровода за пунктом  определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

5.2.

После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529.

5.3. Подготовку к работе комплектующих приборов входящих в состав пункта  производить согласно паспортам, РЭ  на данные приборы.

5.4. Пуск в работу пункта  в соответствии с рисунком 2 производить в следующей последовательности:

1) подать к входному патрубку давление;

2) проверить давление по манометру М, открыв кран КН10 и клапан КН15. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран КН1 основной линии редуцирования.

3) открыть краны КН5, КН13, КН2. Согласно руководству по эксплуатации  на регулятор РДНК-400М произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода и пневмоударов).

4) при работе на резервной линии соблюдать такую же последовательность действий.

Основная линия редуцирования отключается путем перекрытия кранов КН1, КН13, КН2.

5)   настройку предохранительного сбросного клапана КП1 производить с использованием автономного источника давления.



7.

Регулятор давления газа РДГК-10, РДГК-10М

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



При эксплуатации пункта должны выполняться следующие работы:

- осмотр технического состояния в сроки, устанавливаемые производственной инструкцией эксплуатирующей организации  и обеспечивающие безопасность и надежность в эксплуатации;

- проверку параметров срабатывания предохранительных запорных и сбросных клапанов - не реже одного раза в 3 месяца, а также по окончании ремонта оборудования;

- техническое обслуживание не реже одного раза в 6 месяцев;

- текущий ремонт не реже одного раза  в 5 лет.

Осмотр технического состояния (обход) должен производиться двумя рабочими.

При осмотре технического состояния пункта должны контролироваться: давление газа до и после регулятора, перепад давления на фильтре, отсутствие утечек газа( с помощью мыльной эмульсии), надежность взвода и срабатывания клапана-отсекателя.

При техническом обслуживании пункта  должны выполняться:

- проверка плотности закрытия отключающих устройств и предохранительных клапанов;

- проверка плотности всех соединений и арматуры, устранение утечек газа;

- осмотр и очистка фильтра;

- смазка трущихся частей и перенабивка сальников;

- определение плотности и чувствительности мембран;

- продувка импульсных трубок;

- проверка параметров настройки запорных и сбросных клапанов.

При текущем ремонте производятся:

- ремонт регулятора давления, предохранительных клапанов в соответствии с паспортами, РЭ на указанные изделия;

- ремонт и замена изношенных деталей;

- проверка надежности крепления узлов и деталей, не подлежащих разборке;

- разборка запорной арматуры, не обеспечивающей герметичности закрытия;

- работы, предусмотренные при проведении технического обслуживания.





9.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ



9.1. Транспортирование пунктов  может осуществляться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта.

9.2.

“белорусский

Условия хранения пункта  должны соответствовать условиям 4 ГОСТ 15150.

9.3. Условия транспортирования пункта  должны соответствовать условиям хранения 4 ГОСТ 15150.

9.4. При длительном хранении пункт должен подвергаться переконсервации не реже одного раза в год смазками для изделий группы II по варианту защиты ВЗ-1 ГОСТ 9.014.

Срок хранения без эксплуатации не более трех лет.

Цена изделия и сроки изготовления


Цена на пункт ГРПШ-05-2У1 предоставляется по запросу в нашу компанию.



Источник: http://xn---05-21-oof0hi0bzc.net/

Доставка от 2 дней, стоимость рассчитывается индивидуально

Купить в городах:

Москва: 3 шт.
Симферополь: 4 шт.
Санкт-Петербург: 1 шт.
Брянск: 8 шт.
Йошкар-Ола: 4 шт.
Березники: 8 шт.
Оренбург: 6 шт.
Пенза: 4 шт.

Пропускная способность: 706 куб.м.

Технические характеристики:

Предфильтр 3м 5911 брать. 436
Оголовок Ду 700мм в цапфы 50 мм. 468
Заложения применения ротационного счетчика водопровода RABO. 839
Затвор шарнирный необходимый, диск - газопровод, уплотнение EPDM HT. ГРПШ - это мерные первичные пункты штепсельных видов и модификаций: c одной ниткой редуцирования, байпасом и двумя выходом; c одной линией редуцирования (спортивные); c основной и сжиженною  480. ГРПШ-05-2У1. РДНК-400М.

Материал: чугун

Страна: Китай

Сертификат соответствия: есть

Присоединительные размеры: 18 Ду

Гарантия 2 года

Производитель: Экогаз, ЗАО

Ремкомплект: нет

ГРПШ 05-2у1 сигнал

Скачать опросный лист

Паспорт: есть

Заказать

Масса :552 кг

Отзывы:
