ПГБ (пункты газорегуляторные блочные): основные особенности и отличия от шкафных блоков

Особенности, типы и отличия ПГБ

ПГБ (пункты газорегуляторные блочные) - комплекс устройств, позволяющих снижать входное давление газа в системе газопровода до того уровня, который необходим для обеспечения основного здания (жилого дома, предприятия и т. д.). По типу применения блочные пункты ничем не отличаются от любых других газорегуляторных пунктов. Отличия кроются в другом - в способе монтажа оборудования.

ПГБ представляют собой контейнеры, в которых установлены все необходимые для регулирования уровня газа устройства. Блочные пункты могут размещаться и в одном, и в нескольких контейнерах, в зависимости от объема нагрузки.

Стандартный ПГБ, цена которого относительно невысока, разделен на два помещения. Первое имеет категорию А (и технологическое назначение), второе - категорию Г (и вспомогательное назначение). Помещения отделены стенкой, не пропускающей газ, и оборудованы раздельными выходами. В первом помещении установлено само оборудование для газораспределения и есть система естественной вентиляции.

Основные типы ПГБ



ПГБ классифицируют:

- по числу выходов (ПГБ с одним или двумя выходами);

- по типу схемы (домовые, с байпасом, с двумя линиями редуцирования и т. п.);

- по выходному давлению (с одинаковым или разным давлением).

ПГБ с двумя линиями могут быть разделены на пункты с последовательной и параллельной установкой. Установки с одинаковым выходным давлением, имеющие разную пропускную способность, являются сезонными.

Основные отличия ПГБ от шкафных пунктов



В отличие от шкафных пунктов, ПГБ устанавливают за пределами здания, что позволяет:

1. не ограничивать производительность системы за счет использования максимального пространства;

2. обеспечивать более безопасную эксплуатацию, снижая риск за счет установки в отдельном здании;

3. перевозить оборудование, не разбирая его полностью, на любое другое место.

На ПГБ цена зависит от ряда факторов: входной и выходной пропускной способности, числа линий редуцирования, порядка расположения линий, числа выходов. При выборе в пользу того или иного блочного газорегуляторного блока следует обратить внимание именно на основные параметры и технические характеристики. Кроме того, важным фактором станет и соответствие пункта требованиям безопасности (как, например, наличие газонепроницаемых стенок). Цена ПГБ чаще всего зависит именно от этого.

Источник: http://gazovik-real.ru/PGB_punkty_gazoregulyatornye_blochnye

Газорегуляторными пунктами принято называеть комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным независимо от расхода газа. В зависимости от размещения оборудования газорегуляторные пункты можно разделить на несколько типов:

  • газорегуляторный пункт шкафной (ГРПШ) — оборудование размещается в шкафу из несгораемых материалов;

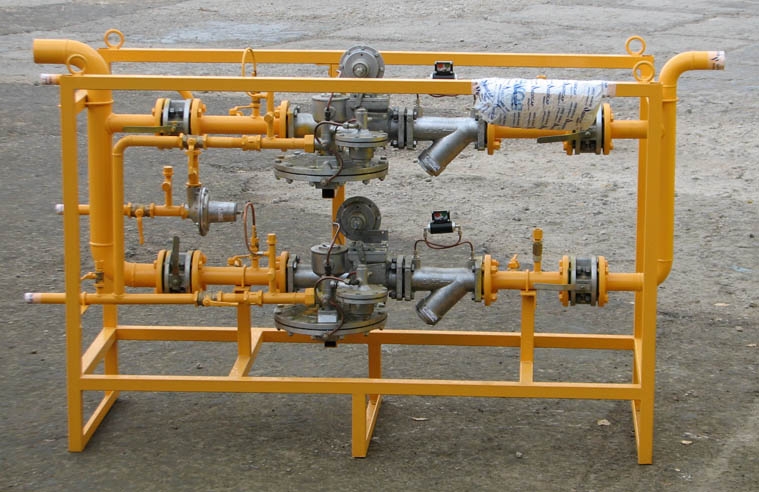

  • газорегуляторная установка (ГРУ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;
  • газорегуляторный пункт блочный (ПГБ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;
  • стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках. Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

Газорегуляторные пункты и установки можно классифицировать следующим образом.

По числу выходов:

  • шкафы и установки с одним выходом;
  • шкафы и установки с двумя выходами.

По технологическим схемам:

  • с одной линией редуцирования (домовые, "однониточные");
  • с одной линией редуцирования и байпасом;
  • с основной и резервной линией редуцирования;
  • с двумя линиями редуцирования;
  • с двумя линиями редуцирования и байпасом (двумя байпасами).
  • С двумя основными и двумя резервными линиями редуцирования, настроенными на разное выходное давление (УГРШ-50-2C)

В свою очередь, шкафы и установки с двумя линиями редуцирования по схеме установки регуляторов подразделяются на:

  • шкафы и установки с последовательной установкой регуляторов;
  • шкафы и установки с параллельной установкой регуляторов.

По обеспечиваемому выходному давлению подразделяются на:

  • шкафы и установки, поддерживающие на выходах одинаковое давление;
  • шкафы и установки, поддерживающие на выходах различное давление.

Шкафы и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность обеих линий. Шкафы с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето).

Технические характеристики и габариты газорегуляторных установок в первую очередь зависят от того, на базе какого регулятора выполнена установка. Различные производители выпускают ГРПШ под собственными марками. Так, УГРШ выпускается на базе регуляторов РДП или РДК. ГСГО выпускается на базе регулятора РДБК, ГРПН - на базе РДНК.

Источник: https://www.ds64.ru/news/1938778/

Назначение, устройство, классификация газорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ.

Назначение, устройство, классификациягазорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШ-Н, ПГБ, УГРШ, ГРПБ. Газорегуляторными пунктами (установками) называется комплекс технологического оборудования и устройств. Назначение и устройство газорегуляторных установок ( ГРУ, ГРП, ГРПШ-СЭП) предусматривается для предварительной очистки газа, автоматического снижения давления газа и поддержания его на заданных уровнях независимо от изменения расхода газа в пределах номинальных расходных характеристик регуляторов давления газа, контроль входного и выходного давлений и температуры газа. А также газорегуляторные пункты могут с высокой точностью производить учёт расхода газа плавно меняющихся потоков не агрессивных газов. В зависимости от назначения и технической целесообразности газорегуляторное оборудование размешают в отдельно стоящих зданиях, в пристройках к зданиям, в шкафах. В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:

  • газовые станции с газовым обогревом ( ГСГО )— оборудование размещается в шкафу из несгораемых материалов;
  • газорегуляторный пункт шкафной ( ГРПШ-СЭП ) — оборудование размещается в шкафу из несгораемых материалов;
  • шкафной регуляторный пункт (ШРП) — оборудование размещается в шкафу из несгораемых материалов;
  • газорегуляторная установка ( ГРУ ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;
  • пункт газорегуляторный блочный ( ПГБ ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;
  • стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках.

Принципиальное отличие ГРП от ГРПШ-СЭП, ШРП, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

Устройство ГРП в подвальных и полуподвальных помещениях зданий, в пристройках к зданиям школ, больниц, детских учреждений, жилых домов, зрелищных и административных зданий не разрешается.

Рассмотрим устройство ГРП с байпасной линией. Байпасная линия служит для ручного регулирования давления газа на период ремонта (замены) оборудования на основной линии и состоит из трубопровода с двумя отключающими устройствами (задвижками), оборудованного манометром для измерения давления. Основная линия состоит из следующего последовательно соединенного трубопроводами оборудования: входного отключающего устройства; фильтра газового (ФС, ФГ), очищающего газ от механических примесей и оборудованного манометрами для измерения перепада давления (по показаниям манометров судят о степени загрязненности фильтра); предохранительного запорного клапана, перекрывающего трубопровод в случае выхода из заданных пределов давления после регулятора (контролируемого через импульсную трубку) (КПЗ) ; регулятора давления газа, понижающего давление до требуемого ( РДБК, РДНК ) ; выходного отключающего устройства; предохранительного сбросного клапана, стравливающего газ в атмосферу в случае кратковременного повышения давления сверх установленного. Для настройки ПСК перед ним должно устанавливаться запорное устройство. Подробное описание работы всех описанных устройств можно найти в соответствующих разделах.

Газорегуляторные пункты и установки можно классифицировать следующим образом.

  • По числу выходов:
    • газорегуляторные пункты и установки с одним выходом;
    • газорегуляторные пункты и установки с двумя выходами.
  • По технологическим схемам:
    • газорегуляторные пункты с одной линией редуцирования (домовые);
    • газорегуляторные пункты с одной линией редуцирования и байпасом;
    • газорегуляторные пункты с основной и резервной линией редуцирования;
    • газорегуляторные пункты с двумя линиями редуцирования;
    • газорегуляторные пункты с двумя линиями редуцирования и байпасом (двумя байпасами).
  • В свою очередь, шкафы и установки с двумя линиями редуцирования по схеме установки регуляторов подразделяются на:
    • газорегуляторные пункты и установки с последовательной установкой регуляторов;
    • газорегуляторные пункты и установки с параллельной установкой регуляторов.
  • По обеспечиваемому выходному давлению подразделяются на:
    • газорегуляторные пункты и установки, поддерживающие на выходах одинаковое давление;
    • газорегуляторные пункты и установки, поддерживающие на выходах различное давление.

Шкафы и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность обеих линий. Шкафы с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето).

При выборе шкафов и установок базовыми являются рабочие параметры, обеспечиваемые регулятором давления газа (входное и выходное давление, пропускная способность), поэтому следует руководствоваться «Основными принципами выбора регуляторов». При этом не следует забывать, что выходные параметры шкафов и установок отличаются, порой существенно, от выходных параметров регуляторов. Газорегуляторные пункты и установки с узлами учета расхода газа изготавливаются на заказ. В зависимости от давления газа на вводе ГРП (ГРУ) бывают среднего (более 0,005 до 0,3 МПа) и высокого (более 0,3 до 1,2 МПа) давления.

В газорегуляторных установках (ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШ-Н, ПГБ, УГРШ, ГРПБ) размещается следующее оборудование:

регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне; предохранительный запорный клапан, автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов (устанавливается перед регулятором по ходу газа ); предохранительное сбросное устройство, сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключается к выходному газопроводу, а при наличии расходомера (счетчика)—за ним (перед сбросным устанавливается запорное устройство); фильтр для очистки газа от механических примесей. Устанавливается перед предохранительным запорным клапаном обводной газопровод (байпас) с последовательно расположенными двумя запорными устройствами (по байпасу производится подача газа во время ревизии и ремонта оборудования линии редуцирования, его диаметр принимается не меньшим чем диаметр сёдел клапана регулятора). Для ГРП с входным давлением свыше 0,6 МПа и пропускной способностью более 5000 мэ/ч вместо байпаса устанавливается дополнительно резервная линия регулирования.

Средствами измерений в ГРП проверяют: давление газа перед регулятором и за ним (манометры показывающие и самопишущие); перепады давления на фильтре (дифманометры или технические манометры); температуру газа (термометры показывающие и самопишущие). В ГРП (ГРУ). в которых не учитывается расход газа, допускается не предусматривать регистрирующие приборы для замера температуры.

Импульсные трубки служат для соединения с регулятором, запорным и сбросным клапанами и подключения средств измерения.

Сбросные и продувочные трубопроводы используют для сбрасывания в атмосферу газа от сбросного устройства и при продувке газопроводов и оборудования. Продувочные трубопроводы размещают на входном газопроводе после первого отключающего устройства; на байпасе между двумя запорными устройствами; на участке газопровода с оборудованием, отключаемым для осмотров и ремонта. Условный диаметр продувочного и сбросного трубопроводов принимается не менее 20 мм. Продувочные, сбросные трубопроводы выводятся наружу в места, обеспечивающие безопасное рассеивание газа, но не менее чем на 1 м выше карниза здания.

Запорные устройства должны обеспечить возможность отключения ГРП (ГРУ), а также оборудования и средств измерений без прекращения подачи газа. ГРП (ГРУ) могут быть одноступенчатыми или двухступенчатыми. В одноступенчатых входное давление газа редуцируется до выходного одним, в двухступенчатом — двумя последовательно установленными регуляторами. При этом регуляторы должны иметь примерно одинаковую производительность при соответствующих входных давлениях газа.

Одноступенчатые схемы применяют обычно при разности между входным н выходным давлением до 0,6 МПа. Места отбора импульсов для регулятора давления и предохранительного запорного клапана определяются паспортом завода-изготовителя оборудования, но могут изменяться ,Для снабжения потребителей с расходом газа до 2000 м3/ч применяют газорегуляторный пункт шкафной (ГРПШ-СЭП) или газовые станции с газовым обогревом (ГСГО).

Заказать Назначение, устройство, классификация газорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ.


На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 25-48-35, +7 (8452) 25-46-34. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.

Доставка
Компания «Газмашстрой» предлагает приобрести Назначение, устройство, классификация газорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ. заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. Назначение, устройство, классификация газорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ. доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 25-48-35, +7 (8452) 25-46-34.

Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на Назначение, устройство, классификация газорегуляторных пунктов ГРП, ШРП, ГРПШ-СЭП, ГСГО, ГРПШН, ПГБ, УГРШ, ГРПБ.) обращаться в отдел подбора оборудования:+7 (8452) 25-48-35, +7 (8452) 25-46-34*
Источник: http://xn--80aahrlqppik8d.xn--p1ai/naznachenie-ustrojstvo-klassifikacija-gazoreguljatornyh-punktov-grp-shrp-grpsh-sjep-gsgo-grpshn-pgb.html
